1. 如圖所示電路，每只R＝30Ω，則電流I為_____(A)。

---

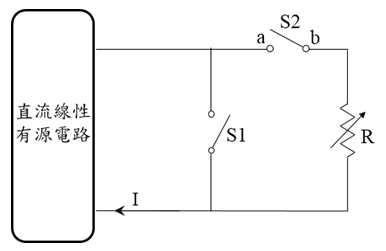

2. 如圖所示電路，R為可變電阻，目前電阻值為2Ω，當S1及S2皆打開（斷路）時，a點電壓較b點電壓高24V，當S1及S2皆閉合（短路）時，電流I為6A，則當S1打開（斷路）、S2閉合（短路）時，將R調整為_____(Ω)，此直流線性有源電路有最大功率輸出。

---

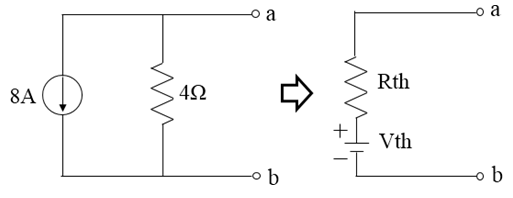

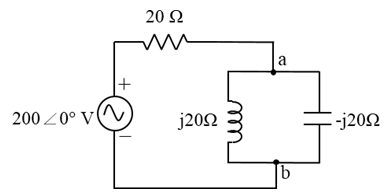

3. 如圖所示，試求戴維寧等效電路Vth為_____(V)。

---

4. 如圖所示電路，請問＝_____(V)。

---

5. 如圖所示，當電壓頻率為100Hz時，阻抗＝6＋j12Ω，請問頻率改為200Hz時，阻抗＝_____(Ω)。（註：請以直角坐標a＋jb表示）

---

6. 如圖所示，請問伏特表指示值為_____(V)。

---

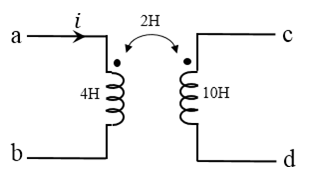

7. 如圖所示，i在0.1秒由4A增到8A，請問自感應電勢e_ab＝_____(V)。

---

8. 單位時間內，通過導體截面積之電荷量稱為_____。（註：請用中文作答）

---

9. 若規格均為220V/2kW之電熱器2只，串聯後接於220V之直流電源，則2只電熱器消耗功率共_____(kW)。

---

10. 有一電阻器，在10°C時為10Ω，50°C時為9Ω，若溫度變為80°C時，則電阻為_____(Ω)。

---

11. 有一電動機，接於1000 t電源，產生實功率2kW，虛功率4kVAR，欲將功率因數提高至0.8滯後，需並聯_____(μF)電容器。

---

12. 有一RC串聯電路功率因數為，若將RC改為並聯電路時，則功率因數為_____。

---

13. 若某兩個電容器串聯時總電容量為3μF，已知其中一個電容器之電容量為6μF，請問當這兩個電容器並聯時總電容量為_____(μF)。

---

14. 某正相序Y連接三相發電機，其線電壓為倍相電壓，請問該發電機之線電壓角度超前相對應之相電壓_____（度）。

---

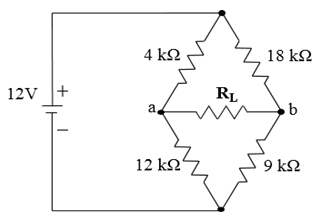

15. 如圖所示電路，負載電阻R_L為_____(kΩ)時可得到最大功率。

---

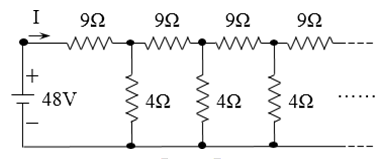

16. 如圖所示電路，電流I為_____(A)。

---

17. 如圖所示電路，當開關S閉合時，其充電時間常數為_____(s)。

---

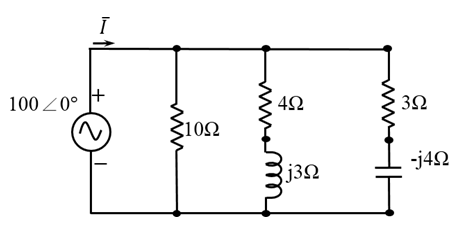

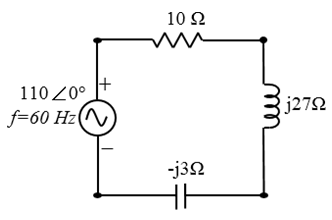

18. 如圖所示電路，電流為_____(A)。（註：請以直角座標a＋jb表示）

---

19. 如圖所示電路，諧振時諧振頻率f_r為_____(Hz)。

---

20. 如圖所示電路，電流I為_____(A)。

---

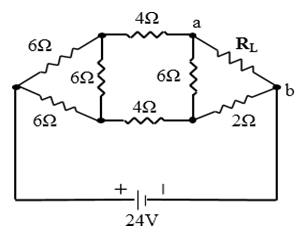

21. 如圖所示電路，R_L為可調純電阻，試求：
(1)最大功率輸出之負載阻抗R_L
(2)負載之最大功率P_max

---

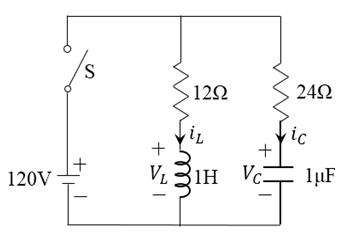

22. 如圖所示電路，試求：
(1)S閉合穩定後i_L及V_C值
(2)S切斷瞬間i_L及V_L值

---

23. 如圖所示電路，試以戴維寧定理求：
(1)a、b端點斷路之戴維寧等效電壓V_th
(2)a、b端點斷路之戴維寧等效電阻R_th
(3)R_L之最大功率P_max

---

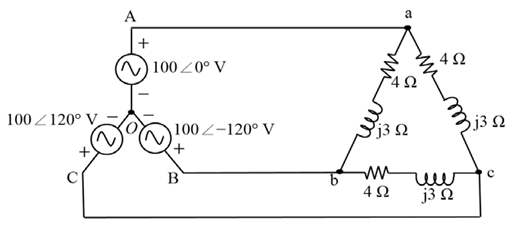

24. 如圖所示電路，有三相電源與平衡三相負載為Y-Δ連接，試求：
(1)總功率因數
(2)總無效功率
(3)總視在功率

---
