單選題 每題2.5分

---

1. 某增強型PMOS場效電晶體，V_t＝－1V，μ_pC_ox(W/L)＝100μA/V²，若其閘極（Gate）接地，源極（Source）接＋5V，汲極（Drain）電壓為3V，則此電晶體工作在：　

---

2. 如圖所示之OP AMP為理想。求v_O/v_I。
　

---

3. 下列有關積體電路的設計原則，何者錯誤？　

---

4. 如圖所示為運算放大器電路連接在±12V電源，一開始令電容上電壓為零且運算放大器為理想；已知RC時間常數為1ms，若該運算放大器自身的抵補電壓（offset voltage）V_OS＝2mV，試求多少時間後該運算放大器的輸出會到達飽和？
　

---

5. 有一差動放大器的共模增益A_C＝20，差模增益A_d＝180，則其共模拒斥比（CMRR）＝？　

---

6. 雙極性電晶體（BJT）若工作在主動作用區時：　

---

7. 積體電路中需要製作隔離區，這是因為：　

---

8. 如圖為一個理想運算放大器電路，其電壓增益v_O/v_I為多少分貝（dB）？
　

---

9. 一個NMOS電晶體，其臨界電壓V_t＝0.5V。當輸入端電壓V_GS＝1.5V時之汲極飽和電流I_D＝1mA，則當汲極飽和電流I_D增為4mA時，其V_GS值為多大？　

---

10. 當一npn電晶體工作在飽和模式（Saturation-Mode）時，下列敘述何者最有可能是錯誤的？　

---

11. 如圖所示之電路，假設電容器初始壓降V_C(0)＝0，則輸出電壓振幅為輸入電壓振幅V_P之幾倍？
　

---

12. 若運算放大器之迴轉率（slew rate）為4π V/μs，當輸入為弦波時其輸出弦波之峰值為5V，求最大不失真頻率為何？　

---

13. 如圖所示之電路，當V_IN為5V時，V_OUT為何？假設二極體的開啟電壓（turn-on voltage）為0.8V。
　

---

14. 如圖所示之橋式整流電路，已知V_S＝40sinωt V，若所有二極體皆為理想二極體，則一個二極體之峰值逆向電壓（PIV）為何？
　

---

15. 下列何者非「橋式整流電路」優於「變壓器中間抽頭式整流電路」的項目？　

---

16. 下圖中輸入信號為弦波v_s(t)＝5sin10t V，各二極體D₁－D₄之導通電壓皆為0.7V，導通電阻為10Ω。若R＝10Ω，則電流| i |之最大值為何？
　

---

17. 下圖中二極體D1之導通電壓為0.7V，導通電阻為10Ω，輸入信號為弦波，v_i(t)＝5sin10t V，R1與R2皆為5Ω，則v_o(t)的最小值為何？
　

---

18. 圖中電路之輸入信號v_i為弦波，v_i(t)＝5sin10t V，二極體D1之導通電壓為0.7V，導通電阻為100Ω。則流過電阻上的電流最大值為何？
　

---

19. 下圖中二極體之導通電壓為0.7V，導通電阻為0Ω，則V_o為何？
　

---

20. 如圖所示之電路，假設二極體為理想，則v_o之電壓為何？
　

---

21. 如圖所示二極體電路，假設二極體導通電壓V_D0＝0.7V。已知電壓v_s(t)＝12sin（120πt）V、R₁＝10kΩ、V_DC＝5V。若R₂＝20kΩ，當輸入電壓v_S為10V時，試求流經二極體D的電流值i_D約為多少？
　

---

22. 考慮一使用理想二極體之半波整流電路，二極體正向壓降為V_D，當輸入一振幅為V_m的正弦波電壓時，其導通切入角度（cut-in angle）為多少？　

---

23. 增強型MOSFET的V_T＝2V，K＝＝1mA/V²，V_GS＝4V，V_DS＝1V，則汲極電流I_D為何？　

---

24. 請問如圖所示放大器之增益（V_o/V_i）為何？假設電晶體操作於主動區且V_T＝25mV。
　

---

25. 若雙極性電晶體（BJT）的βI_B＝I_C時，則電晶體操作在：　

---

26. 若PNP型電晶體操作在主動區且I_B＝0.05mA，I_C＝4.95mA，則其α值為：　

---

27. 圖中電晶體M1之μ_nC_ox(W/L)＝0.5mA/V²，臨界電壓V_T＝0.8V，若忽略通道調變效應且M1維持操作在飽和區（saturation region），則V_B的最大值為何？
　

---

28. 在電晶體的小訊號π模型中，訊號的放大機制如何表示？　

---

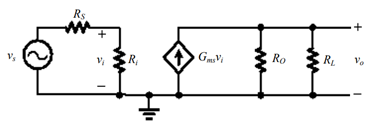

29. 圖中信號源阻抗R_S＝1kΩ，轉導放大器輸入阻抗R_i＝1kΩ，轉導增益G_ms＝1mA/V，輸出阻抗R_o＝10kΩ，負載阻抗R_L＝10kΩ，則v_o/v_s＝？
　

---

30. 如圖所示之電晶體工作在主動區，其輸出直流偏壓電流為I_CQ＝3mA，基極端之等效輸入電阻約為多少？（R₁＝2kΩ、R₂＝30kΩ且熱電壓＝25mV）。
　

---

31. 如圖所示具有反交聯電容器C₁的增強型MOSFET放大器中μ_nC_ox(W/L)＝4mA/V²，流經3kΩ的直流偏壓電流為2mA，輸入交流弦波信號v_i的振幅為0.2V，輸出交流信號的振幅為多少？
　

---

32. 圖示電路，若電流源I為1mA、R_C＝1kΩ，電晶體電流放大率β＝100，則電壓增益v_o/v_i約為若干？
　

---

33. 圖示為變壓器耦合串級放大電路的小訊號等效電路中部分電路，如果想要得到最大功率轉移，則圖式電路中電晶體的集極偏壓電流I_C應約為多少？其中R₁＝50Ω、β＝100、熱電壓V_T＝25mV。
　

---

34. 如圖所示由理想OPA（電源電壓為±15V）所構成之施密特觸發電路，該電路於R₂＝2kΩ時之輸入－輸出轉移特性具有一磁滯電壓為20伏特，則R₁的電阻值約為多少？
　

---

35. 如圖是由β₁＝5及β₂＝10的兩電晶體構成之達靈頓對電晶體，決定該達靈頓對電路的等效電晶體之電流增益大小約為多少？
　

---

36. 如圖所示為兩個理想OPA構成的三角波產生電路，該兩OPA所施加的直流電源電壓值相同，測得v_O1及v_O2輸出波形的峰到峰值分別為20及16伏特，則R₁的電阻值應約為何？
　

---

37. 如圖為一方波振盪器。若OP AMP輸出的上下限為±10V。R₂＝4R₃、R₁C₁＝10ms，求方波的振幅？
　

---

38. 如圖電晶體放大器電路，試問旁路電容C_E會衰減放大器頻率響應的那一頻段？
　

---

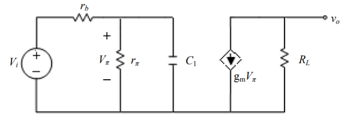

39. 如圖電路為具有電阻r_b＝500Ω的混合π等效電路。如果電晶體偏壓在集極電流I_CQ＝2mA時，其相關參數為β＝100、C₁＝2nF，且熱電壓V_T＝0.026V。則此電路之－3dB頻率約為多少？
　

---

40. 下列為一被動式濾波器（Passive filter），已知L＝4.24μH、C＝1.6μF、R＝10kΩ。試求此電路的共振頻率約為多少？
　

---
