鐵路特考 » 佐級(電力工程) » 歷屆題庫 » 109年 » 電工機械大意

1. 一個25mH的電感器通以5A的直流電流，此電感器內部產生的磁鏈為：　

2. 額定60Hz、11.4kV/380V的單相變壓器，如果使用在50Hz的配電網路，則此變壓器的額定電壓為：　

3. 變壓器、電動機及發電機的鐵心都用許多疊片組合而成，其目的為何？　

4. 三部相同規格的雙繞組單相變壓器連接成如下圖的電路，作三相電力傳輸，這種接法是：
　

5. 一部單相變壓器，以額定電壓實施開路試驗時，測得功率為0.016標么；以額定電流實施短路試驗時，測得功率為0.012標么。此變壓器供應功率因數0.8落後的額定負載時，其效率為：　

6. 一部1000VA，220/110V之單相變壓器，實施短路試驗時，在高壓側測得電壓為15V，電流為4.5A，功率消耗為50W。此變壓器以高壓側為參考的漏磁電抗Xeq為：　

7. 一部220V，60Hz之正常運轉變壓器，使用於220V，50Hz之電源上，則最大磁通量的變化為：　

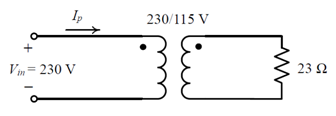

8. 一個23Ω的電阻性負載經一部230/115V的單相變壓器，從230V的交流電源供電，如下圖所示。變壓器一次側的電流Ip為：
　

9. 變壓器等效電路標么值的計算與變壓器的匝數比為：　

10. 二台50kVA單相變壓器如接成V-V連接，則輸出容量為：　

11. 一部額定100VA，110/10V的雙繞組變壓器，連接成110/100V的降壓型自耦變壓器，此自耦變壓器的容量為：　

12. 15kVA的變壓器，滿載鐵損是90W，銅損是250W，求60%負載時變壓器的損失約為：　

13. 某一直流電動機輸出1kW的機械功率時，轉速為796rpm，此電動機輸出的轉矩為：　

14. 有關永磁式直流電動機的特性，下列何者錯誤？　

15. 下列何者不是並激式直流發電機無法建立電壓的原因？　

16. 兩部直流發電機A與B之外部特性曲線如右圖所示，VT為端電壓，IL為負載電流，下列何者正確？
　

17. 一部他激式直流發電機供給10kW、200V負載，電樞電阻為0.1Ω，場電阻為5Ω。若每只電刷壓降為1V，請問該發電機電樞繞組的感應電動勢為何？　

18. 電壓200V，輸出20kW之直流分激式電動機，電樞電流為100A，電樞電阻為0.1Ω，轉速為1500rpm。若忽略電刷壓降，當電樞電流為60A時，轉速約為：　

19. 有一部1kW之直流他激式電動機，電樞電阻為0.1Ω，電樞電流為50A，利用電壓控制法調整轉速，在轉速為2000rpm時，輸入電壓為105V。若電樞電流與激磁條件不變，其轉速降至1500rpm時，輸入電壓變為多少伏特？　

20. 某直流電動機，其輸入電壓及電流分別為100V，7.46A，效率為85%，則輸出馬力數為：　

21. 下列有關三相同步電動機啟動之敘述，何者正確？　

22. 比較火力發電廠與水力發電廠所使用的同步發電機，下列何者正確？　

23. 下圖為同步電動機的V形曲線，對於此圖形的描述，何者錯誤？
　

24. 三相10馬力、220V、四極、60Hz的同步電動機，滿載時轉速為1800rpm，半載時的轉速為：　

25. 三相凸極式同步發電機的直軸同步電抗Xd與交軸同步電抗Xq的關係是：　

26. 三相250kVA、50Hz、480V、Y接之同步發電機，在額定開路電壓時測得磁場電流為4.3A；在額定短路電流時測得磁場電流為5.1A，則此同步發電機之短路比（SCR）為：　

27. 下列何者為無窮母線（infinite bus）的正確意義？　

28. 工廠中裝設空轉的同步電動機，其目的為何？　

29. 關於繞線轉子感應電動機插入外部電阻的作用，下列何者錯誤？　

30. 三相鼠籠式感應電動機啟動時，為降低啟動電流，下列何者錯誤？　

31. 一部三相四極60Hz感應電動機的轉子電流頻率為0.9Hz，其轉子的轉速應為：　

32. 一部電容啟動式單相感應電動機，其離心開關的動作為：　

33. 一部三相感應電動機由市電供電運轉，如果其轉速提升至超過同步轉速，則關於此電動機下列何者正確？　

34. 鼠籠式感應電動機使用深窄導體轉子（deep-bar rotor），轉子的導體棒嵌入轉子鐵心中，如下圖所示。下列敘述何者錯誤？
　

35. 三相感應電動機作堵住實驗時，其轉差率S為：　

36. 關於三相感應電動機穩定運轉時之定子電氣頻率與轉子電氣頻率，下列敘述何者正確？　

37. 一部8極、220V、60Hz的三相感應電動機，其轉速為855rpm，則轉子感應電勢之頻率為多少？　

38. 交流機繞組常有採用短節距者，使用120°電工角之短節距線圈，其節距因數為：　

39. 三相感應電動機轉子採用斜口槽設計，其目的為：　

40. 某工廠的負載總視在功率為1000kVA，功率因數為0.6滯後，若要裝設同步調相機將功率因數提高至0.8滯後，且負載總實功率維持不變，則同步調相機激磁需如何調整且需提供多少虛功率？
