1. 圖為三相平衡電路，V_ab＝125∠0˚ V，試求I_bB為何？
　

(A)2.55∠－182˚　

(B)2.55∠－118˚　

(C)2.55∠2˚

(D)2.55∠122˚。

2. 試求下圖由負載Z看入左側之戴維寧等效阻抗為何？
　

(A)－2.215＋j29.12　

(B)2.215－j29.12　

(C)2.215＋j29.12　

(D)－2.215－j29.12。

3. 試求下圖運算放大器電路之V_o為何？
　

(A)－10V　

(B)－8V　

(C)8V　

(D)10V。

4. 若V₁＝10cos2t mV及V₂＝0.5t mV，且電容初值電壓為0，試求下圖電路之V_o為多少mV？
　

(A)－0.833sin2t－1.25t²　

(B)0.833sin2t－1.25t²　

(C)－0.833cos2t－1.25t²　

(D)0.833cos2t－1.25t²。

5. 試求下圖電路在t＞0時之時間常數τ為何？
　

(A)3.5　

(B)1.75　

(C)1　

(D)0.5。

6. 如下圖電路，t＜0開關已長時間閉合，試求t＞0開關打開後，其電壓響應屬於何種性質？
　

(A)臨界阻尼　

(B)無阻尼　

(C)欠阻尼　

(D)過阻尼。

7. 如下圖電路，若每個電阻皆為1Ω，試求R_ab為何？
　

(A)2Ω　

(B)4/3Ω　

(C)1Ω　

(D)2/3Ω。

8. 函數F(s)＝＋－，試求f(t)為何？　

(A)（3＋

－3sin2t）u(t)　

(B)（3＋

－3sin2t）u(t)　

(C)（3＋

－3cos2t）u(t)　

(D)（3＋

－3cos2t）u(t)。

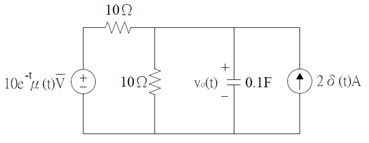

9. 如下圖電路，若V_o(0)＝5V，試求V_o(t)為何？
　

(A)（

－

）u(t)　

(B)（

＋

）u(t)　

(C)（

＋

）u(t)　

(D)（

－

）u(t)。

10. 試求下圖函數之F(ω)為何？
　

(A)

　

(B)

　

(C)

　

(D)

。

11. 試求下圖之I₁為何？
　

(A)1.111∠0˚

(B)1.111∠－90˚

(C)1.667∠－90˚　

(D)1.667∠0˚。

12. 試求下圖電路儲存於C₁之能量為何？
　

(A)128mJ　

(B)64mJ　

(C)32mJ　

(D)16mJ。

13. 兩磁耦合線圈自感分別為208mH與6mH，兩線圈間之互感為32.6mH，試求耦合係數為何？　

(A)1.023　

(B)0.973　

(C)0.923　

(D)0.873。

14. 有一RLC並聯電路，電感值與電容值分別為4H與0.25μF，試求臨界阻尼時之電阻值為何？　

(A)4000Ω　

(B)2000Ω　

(C)1000Ω　

(D)500Ω。

15. 當一電源V＝380∠0˚ V加於負載Z＝30＋j40Ω上，試求其電流I為何？　

(A)7.6∠36.9˚ A　

(B)7.6∠－36.9˚ A　

(C)7.6∠－53.1˚ A　

(D)7.6∠53.1˚ A。

16. 某節點連接4個分支，且所有的分支電流參考方向都是指向節點，若i₁＝100cos（ωt＋45˚）A、i₂＝100cos（ωt＋165˚）A、i₃＝100cos（ωt－75˚）A，試求i₄為何？　

(A)100cos（ωt＋135˚）A　

(B)100cos（ωt＋45˚）A　

(C)0A　

(D)100cos（ωt－45˚）A。

17. 下列敘述何者有誤？　

(A)理想伏特計內阻應為無限大　

(B)電阻並聯越多電阻值越小　

(C)電感串聯越多電感值越大　

(D)電容並聯越多電容值越小。

18. 有3＋j4Ω、16－j12Ω、－j4Ω等3阻抗並聯連接，試求等效導納為何？　

(A)200∠53.13˚ mS　

(B)200∠36.87˚ mS　

(C)200∠－53.13˚ mS　

(D)200∠－36.87˚ mS。

19. 由240Ω電阻器並聯5/18μF電容器的負載，接在弦波電壓源v_g(t)＝480cos（2500t）V的兩端，試求無效功率為何？　

(A)80VAR　

(B)－80VAR　

(C)160VAR　

(D)－160VAR。

20. 已知弦波電壓為v＝10cos（4712.39t－53.13˚）V，試求其週期T及相角為何？　

(A)1.33ms，－53.13˚

(B)1.33ms，－143.13˚

(C)1.67ms，－53.13˚　

(D)1.67ms，－143.13˚。

21. 試求右式Z之Y₁₂參數為何？　Z＝　

(A)－0.142S　

(B)－0.071S　

(C)0.071S　

(D)0.142S。

22. 有關三相Δ接負載的電流和電壓關係，下列何者有誤？　

(A)線電壓等於相電壓　

(B)線電流等於相電流　

(C)線電流相角落後相電流相角　

(D)線電壓與相電壓同相角。

23. 有一電源頻率為60Hz之電路，負載阻抗Z＝100＋j100Ω，若要將功率因數修正為0.95，需要並聯下列何者電容器？　

(A)6.7μF　

(B)8.9μF　

(C)10.69μF　

(D)12.9μF。

24. 有一10H電感器，於t＜0時i＝0；於t≧0時施加i＝及v＝，試求t＞0時所儲存能量為何？　

(A)

　

(B)

　

(C)

　

(D)

。

25. 利用一25mH電感器設計一個截止頻率為160krad/s的高通RL無源濾波器，求R值為何？　

(A)500Ω　

(B)1000Ω　

(C)2000Ω　

(D)4000Ω。

26. 下列敘述何者非屬npn雙極接面電晶體（BJT）的特性？　

(A)雙載子元件　

(B)集極接面崩潰電壓＞射極接面崩潰電壓　

(C)當作數位邏輯電路使用時，ON/OFF信號分別應操作於工作區（Active）／截止區（Cut-Off）　

(D)操作於飽和區（Saturation）時，BE、BC接面皆應保持順向偏壓。

27. 有關BJT電晶體共集極放大器（CC）特性，下列何者有誤？　

(A)高電流增益　

(B)高輸出阻抗　

(C)輸出與輸入同相位　

(D)又稱射極隨耦器。

28. 假設有一多級放大器電路，第一級增益為10、第二級增益為20、第三級增益為30、第四級增益為40，試求總增益為多少dB？　

(A)24　

(B)53.8　

(C)70.5　

(D)107.6。

29. 關於場效電晶體（FET）與雙極接面電晶體（BJT）之特性比較，下列何者有誤？　

(A)FET為電壓控制元件、BJT為電流控制元件　

(B)FET可以得到較高輸入阻抗　

(C)FET操作速度較快　

(D)FET易於製造、使用面積較小。

30. 關於BJT電晶體放大器3種組態：共基極放大器（CB）、共集極放大器（CC）、共射極放大器（CE）特性比較，下列何者正確？　

(A)高頻響應CB最佳　

(B)電壓增益CC最大　

(C)功率增益CB最大　

(D)輸入阻抗CE最大。

31. BJT或FET單一組態放大器各有其特點，若欲得到高輸入阻抗、高增益、高頻響應佳之疊加放大器（Cascade Amplifier），須使用哪種疊加放大器組合？　

(A)共集極－共射極　

(B)共集極－共基極　

(C)共汲極－共源極　

(D)共源極－共閘極。

32. 串級放大器電路一般使用RC電路耦合、直接耦合和變壓器耦合3種型態，請問下列何者非屬變壓器耦合方式的特性？　

(A)容易達成阻抗匹配　

(B)隔離直流信號，損耗較低　

(C)頻率響應較佳　

(D)體積相對較大。

33. 下列何者非屬運算放大器使用負回授之特點？　

(A)提高增益　

(B)控制電路的輸入／輸出阻抗　

(C)減少非線性失真　

(D)增加頻寬。

34. 由運算放大器及3組RC電路組成之相移振盪器，假設所有電阻均為R、所有電容均為C，下列何者有誤？　

(A)因使用3組RC電路，總相位移270˚

(B)須使用反相放大　

(C)回授信號衰減為

　

(D)振盪頻率為

。

35. 假設一JFET之I_DSS＝6mA、V_P＝－4V，若工作於V_GS＝－2V，試求互導g_m為何？　

(A)1mS　

(B)1.5mS　

(C)2mS　

(D)2.5mS。

36. 有關整流電路及濾波電路之敘述，下列何者有誤？　

(A)半波整流之漣波因數為121%　

(B)全波整流之漣波因數為60.5%　

(C)全波整流器輸出頻率為輸入頻率2倍　

(D)漣波因數越低，濾波效果越好。

37. 關於史密特觸發電路（Schmitt Trigger），下列何者有誤？　

(A)因帶有遲滯效應，雜訊大小多寡不會影響輸出　

(B)採用正回授　

(C)2個觸發位準V_UT、V_LT決定遲滯電壓　

(D)可將類比信號轉換成數位信號。

38. 關於BJT電晶體共射極放大器（CE），增加射極旁路電容之目的為何？　

(A)防止短路　

(B)過濾直流信號　

(C)改善漣波現象　

(D)提高電壓增益。

39. 假設一JFET共源極放大器，互導g_m＝2mS、汲極電阻R_D＝15kΩ、負載電阻R_L＝5kΩ、源極接地，請問電壓放大倍率為何？　

(A)－10　

(B)－7.5　

(C)－5　

(D)－2.5。

40. 假設一電晶體β＝50、I_C＝5mA、V_T＝25mV，則基極對地交流電阻r_π為何？　

(A)250Ω　

(B)500Ω　

(C)750Ω　

(D)1000Ω。

41. 如下圖所示FET電路，若汲極靜態電流為0.3mA，試求V_GS為何？
　

(A)1.5V　

(B)4.5V　

(C)6V　

(D)7.5V。

42. 如圖所示運算放大器電路，請問其功能為何？
　

(A)微分器　

(B)積分器　

(C)反向器　

(D)低通濾波器。

43. 如圖所示FET共源極放大器，下列何者有誤？
　

(A)R_G通常為MΩ等級避免交流信號之負載效應　

(B)R_S壓降可作為偏壓電壓　

(C)C₂保持JFET源極端交流接地　

(D)V_GS與V_DS同相。

44. 如圖所示CMOS數位電路，請問輸出Y為何種邏輯函數？
　

(A)Y＝

　

(B)Y＝

　

(C)Y＝A‧B＋

　

(D)Y＝

＋

。

45. 如圖所示電路，若電晶體V_BE＝0.7V、β＝50，試求V_C為何？
　

(A)2.7V　

(B)4.0V　

(C)4.5V　

(D)5.6V。

46. 如圖所示電路，若齊納二極體（Zener Diode）的齊納電壓V_Z＝6V，試求齊納二極體消耗之功率為多少mW？
　

(A)18　

(B)30　

(C)36　

(D)90。

47. 如圖所示電路，若JFET互導g_m＝2mS，試求電壓增益A_V為何？
　

(A)0.81　

(B)0.85　

(C)0.91　

(D)0.95。

48. 如圖所示電路，若JFET之I_DSS＝5mA、V_P＝－4V，試求I_D為何？
　

(A)0.5mA　

(B)1.25mA　

(C)1.75mA　

(D)2.5mA。

49. 如圖所示電路，若運算放大器開迴路增益A_OL＝5000、輸入阻抗為1MΩ，試求整體電路輸入阻抗Z_i為何？
　

(A)1000MΩ　

(B)1001MΩ　

(C)4000MΩ　

(D)4001MΩ。

50. 下列何者非屬理想運算放大器之特點？　

(A)增益無窮大　

(B)輸入阻抗無窮大　

(C)頻寬無窮大　

(D)輸出阻抗無窮大。
