單選題 每題2分

---

1. 有一台抽水機，其速率600公升/秒，將水由地下10公尺抽至高20公尺之水塔上，則抽水機之功率為何？　

---

2. 額定為100W及100V之燈泡2只，串接於100V之電壓，則每只燈泡消耗功率為何？　

---

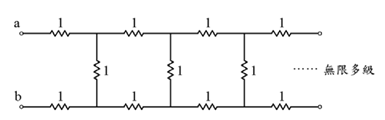

3. 下圖電路中之各電阻器均為1Ω，則R_ab等於下列何者？
　

---

4. 依下圖所示電路，下列敘述何者正確？
　

---

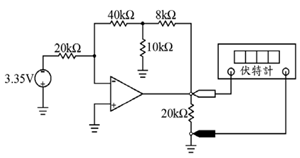

5. 求下圖電路中伏特計的讀值為何？
　

---

6. 有一落後功率因數0.7的負載，並從100V的有效值電壓源吸收350W的平均功率。如果改善電路的功率因數為1時，試求改善後可節省多少安培之有效值的電流？　

---

7. 依下圖所示電路，當S閉合後，經t＝3×10^－3秒後，電感器的端電壓u_L為何？
　

---

8. 60μF之電容器，帶有10庫倫之電荷，其儲存之電能為多少？　

---

9. 電爐之電阻為100Ω，若通過之電流為1.5安培，使用3分鐘，將產生多少焦耳之電能，合計多少卡？　

---

10. 若一發電機的旋轉角速度為314弳/秒，於t＝0.005秒時之旋轉角度為下列何者？　

---

11. 有一R-L串聯之電路接於交流電壓e(t)＝10sin（100t－20˚），而線電流i(t)＝2sin（100t－80˚）安培，則此電路之純電阻值為下列何者？　

---

12. 流過電阻R＝10Ω之電流為i(t)＝2＋3sinωt＋2sin（3ωt），若ω＝377弳/秒，則平均功率為下列何者？　

---

13. 下圖所示之3ψ3W 60Hz之電路，阻抗＝（1＋j2）Ω，經測得受電端之電壓＝2000V，負載消耗功率200kW，功率因數為0.8，則此送電端之電壓為多少？
　

---

14. 有一平衡Y-Y系統，其線電壓之有效值為200V，三相電功率為600W，功率因數為0.9滯後，請問各相負載阻抗為多少？　

---

15. 於L-C串聯電路中，若L＝2.653H，且與C串聯接於60Hz之電源，今欲改變電容量使達到共振，請問電容器C之值應調整為下列何者？　

---

16. 設F(s)＝，求f(t)為下列何者？　

---

17. 下圖所示週期為2a之方形波，求其拉氏轉換式為下列何者？
　

---

18. 下圖所示為一雙埠網路，求Y參數陣列為下列何者？
　

---

19. 有一10安培之電流，流經100匝之圓線圈，其半徑為50公分，且線圈之厚度要遠小於半徑，請問圓心處之磁場強度為何？　

---

20. 以一只12伏特，40安培小時的蓄電池，供應一只1.2瓦特的燈泡，最多可維持多少小時？　

---

21. 三相Y型平衡電路，若每相阻抗為（6＋j8）Ω，線電壓E_ℓ＝220V，試求相位角θ為多少？　

---

22. 某交流電路e＝100sin（314t－30˚），i＝50sin（314t＋30˚），其最大瞬時功率P_max為何？　

---

23. i₁＝10sinωt，i₂＝10cosωt，則（i₁＋i₂）比i₁引前多少度？　

---

24. 有一內阻為1Ω的安培表，欲將其測量範圍擴大100倍，須加多大電阻值之分流器？　

---

25. 某發射機的載波頻率為3000kHz，求其波長為多少？　

---

26. 有關功率放大器輸出級分成A類、B類、AB類與C類的敘述，下列何者有誤？　

---

27. 若電晶體輸出電流I_CQ＝0.99mA，α＝0.99及V_T＝25mV，求電晶體交流等效電阻r_e為何？　

---

28. 有一雙極性接面電晶體BJT，其β＝100，已知在室溫下熱電壓V_T＝25mV，若I_C＝1mA，則該BJT之轉導g_m值為何？　

---

29. 有關場效電晶體FET放大器的敘述，下列何者有誤？　

---

30. 設計電晶體差動放大器時，射極共同點接一穩定電流源之主要目的為何？　

---

31. 設有一電路的轉移函數T(S)＝，求下列敘述何者正確？　

---

32. 在雙極性接面電晶體BJT共射極組態中，小訊號電源是經由一個耦合電容C_C進入基極，該電容C_C之主要功能為何？　

---

33. 有關雙極性接面電晶體BJT與場效電晶體FET的一般特性比較，下列何者有誤？　

---

34. 非反向運算放大器電路具有增益40dB，其3dB頻率為25kHz，將其應用在某特殊系統中，若此系統需要50kHz的頻寬，在此情況下能夠達到的最大增益為何？　

---

35. 射極隨耦器常作阻抗匹配之用，有關其輸入端與輸出端的阻抗敘述，下列何者正確？　

---

36. 已知一個矽二極體之逆向飽和電流每升高10˚C約成為原來之兩倍，在溫度25˚C時的逆向飽和電流為3nA，當逆向飽和電流增加到24nA，溫度約升到幾度？　

---

37. 有關共射極放大器的特性敘述，下列何者正確？　

---

38. 有一差動放大器，其一端輸入V_i1＝100μV，另一端輸入V_i2＝50μV，且此放大器之差模增益A_d為100，而共模拒斥比CMRR為10，請問此輸出電壓為何？　

---

39. 有一接合面場效應電晶體JFET的汲極飽和電流I_DSS＝16mA，夾止電壓V_GS(off)＝－4V，請問此JFET為何種通道？另，當V_GS＝－3V時的汲極電流I_D為何？　

---

40. 有關振盪器的敘述，下列何者有誤？　

---

41. 假設下圖之二極體為一理想元件，試求二極體電流I_D之值約為何？
　

---

42. 如下圖所示之電晶體偏壓電路，已知C₁＝20μF，C₂＝20μF，C₃＝60μF，R₁＝20kΩ，R₂＝5kΩ，R₃＝5kΩ，R₄＝1kΩ，β＝100，I_C電流值約為何？
　

---

43. 一電晶體電路如下圖所示，假設各電晶體的β＝50，V_BE＝0.7V，C₁、C₂、C₃、C₄有很大的電容值，請問此電路的電壓增益A_V＝為何？
　

---

44. 下圖所示為一差動放大器，假設Q₁與Q₂為完全匹配的電晶體且均工作在作用區，請問下列何者有誤？
　

---

45. 下圖的電路包含5個完全相同的電晶體，各電晶體的臨限電壓V_t＝1V，假設可忽略基體效應與通道長度調變效應，試求輸出電壓V_o為何？
　

---

46. 如下圖所示之理想運算放大器電路V_in1＝1V，V_in2＝0.5V，V_in3＝2V，R₁＝4kΩ，R₂＝5kΩ，R₃＝10kΩ，R_f＝20kΩ，試求總輸出電壓V_out約為何？
　

---

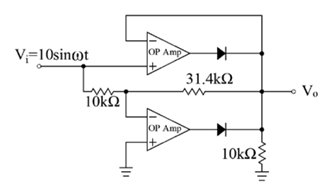

47. 下圖為全波濾波器，若輸入V_i＝10sinωt，試求直流電壓值（V_o之dc值）為何？
　

---

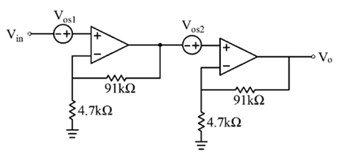

48. 下圖中有兩個理想運算放大器串級，其輸入補償電壓V_os1＝V_os2＝8mV，若輸入V_in＝0.01V時，試求V_o之值約為何？
　

---

49. 霍爾效應（Hall effect）最主要是用於下列何者？　

---

50. 有一放大器僅含兩個極點且無零點，高頻極點f_P2為低頻極點f_P1的100倍，此放大器於f_P2的增益大小為1，請問此放大器的相位邊限為何？　

---
