單選題 每題2分

---

1. 如圖所示，各電感之間無互感存在，則a、b兩端之總電感值為多少？
　

---

2. 如圖所示，若開關S閉合時t＝0，則t＞0的電流i(t)為何？
　

---

3. 霸王級寒流到來，妹妹使用電暖爐，電暖爐之電阻為100Ω，通過電流1A，若使用10分鐘，則該電暖爐產生之熱量為多少卡？　

---

4. 如圖所示之電路，若I₂＝0A，則R與I₁分別為何？
　

---

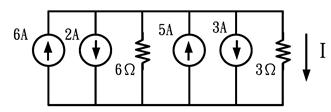

5. 如圖所示電路，求電流I為多少安培？
　

---

6. 如圖所示，R_ab為多少歐姆？
　

---

7. 如圖所示之串聯電路，若阻抗＝5∠53.1°Ω，＝6＋j8Ω，當加上＝150∠0°V之電壓時，則為何？（sin53.1°＝0.8，cos53.1°＝0.6）
　

---

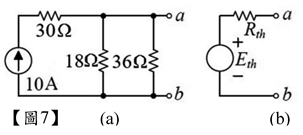

8. 如【圖7】所示，其中圖(b)為圖(a)之等效電路，則E_th及R_th分別為何？
　

---

9. 如【圖8】所示，開關S閉合時的充電時間常數及開關S開啟後的放電時間常數，分別為多少秒？
　

---

10. 如圖所示，負載兩端的電壓＝4＋j3V，流經此負載的電流＝6－j6A，則此電路消耗之複數功率為何？
　

---

11. 如圖所示，求流經3Ω電阻的電流I為多少安培？
　

---

12. 一負電荷逆電場方向移動，則下列敘述何者正確？　

---

13. 如【圖11】所示，求C_ab兩端電容量為多少法拉？
　

---

14. 如圖所示電路，在t＝0^＋時，開關S閉合瞬間，此時電流I為多少安培？
　

---

15. 如圖所示，R_L可得之最大功率為何？
　

---

16. 如圖所示，電路中R_L＝3Ω處所消耗之功率為何？
　

---

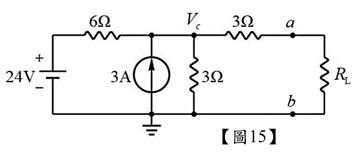

17. 如圖所示之電路，若V_C＝10V，則R_L約為多少？
　

---

18. 匝數分別為800匝和1000匝的X線圈與Y線圈，若X線圈通過5A電流時，產生4×10^－4Wb磁通量，其中80%交鏈至Y線圈，則X線圈自感L及兩線圈互感M分別為何？　

---

19. 外接電流源＝5∠0°A的RLC並聯電路中，電阻R＝20Ω，電感L＝5mH，電容C＝10μF。當發生諧振時，該電路平均消耗功率約為多少？　

---

20. 如圖所示為電壓v(t)之週期性波形，其平均值為何？
　

---

21. 如圖所示，總阻抗為多少歐姆？
　

---

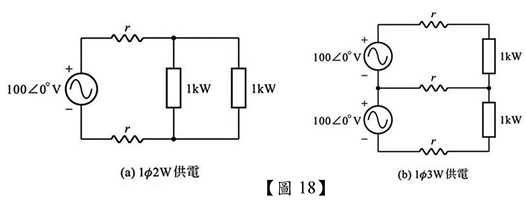

22. 如【圖18】所示之1ψ2W與1ψ3W供電系統，其中每一配電線路的等效電阻為r，單一負載皆為1kW。若1ψ2W系統供電之配電線路損失為P_2W，1ψ3W系統供電之配電線路損失為P_3W，則下列敘述何者正確？
　

---

23. 三相平衡Y接電源系統，n為中性點，若線電壓分別為＝∠0°V、＝∠120°V及＝∠－120°V，下列有關相電壓之敘述，何者正確？　

---

24. 改善功率因數之優點的敘述，下列何者錯誤？　

---

25. 若a、b兩點間之電位差為50V，b點對地之電位是80V，則a點對地之電位為多少伏特？　

---

26. 有一交流電路，已知＝100∠0° (V)，＝10∠－60° (A)，求平均功率(P)為何？　

---

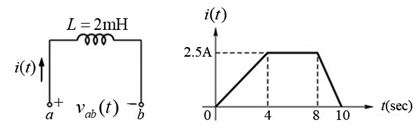

27. 如圖所示，a、b兩端的電壓為v_ab?(t)，則下列敘述何者正確？
　

---

28. 如圖所示，若電壓源E＝96V，R₁＝6Ω，R₂＝3Ω，L＝5mH，開關SW閉合時為t＝0，請問t＞0之i_L(t)為何？
　

---

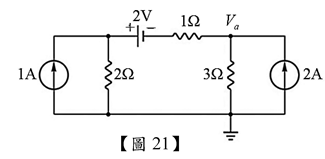

29. 如【圖21】所示之電路，試求節點電壓V_a為何？
　

---

30. 如圖所示之RLC串並聯交流電路，試問下列敘述何者正確？
　

---

31. 如圖所示，求R_ab為多少歐姆？
　

---

32. 如圖，Q₁＝3×10^－9庫侖，Q₂＝2×10^－9庫侖，則圖中a點電位為多少伏特？
　

---

33. 如【圖25】(a)圖所示導體A垂直於紙面通以電流（導體⊙表示電流流出紙面），則(b)圖中導體A受力方向應往哪個方向移動？
　

---

34. 有一線圈共100匝，在10秒內磁力線由2韋伯增加至22韋伯，則此線圈之感應電勢為何？　

---

35. 有一正弦波電壓v(t)＝100sin（377t－30°）V，試求當t＝秒時之瞬間電壓值為何？　

---

36. 如圖所示之串並聯電路，其三個電容規格分別為30μF/150V、60μF/100V及30μF/350V，則電路中E可加之最大電壓為何？
　

---

37. 有一RLC並聯交流電路，若R＝10Ω、L＝10mH、總導納＝∠45°S，電源電壓v(t)＝10sin（1000t＋30°）V，則下列敘述何者正確？　

---

38. 某地有一套額定400kW的太陽能發電設備，太陽能設備平均每日以額定容量發電6小時，一部額定600kW的風力發電機，風力發電機平均每日以額定容量運轉8小時。假設1度電的經濟效益為5元，每月平均運轉25天，則每月可獲得的經濟效益為多少元？　

---

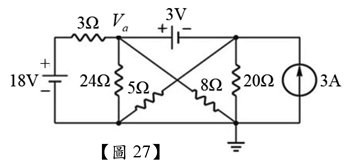

39. 如圖所示之電路，試求節點電壓V_a為何？
　

---

40. 求圖中a、b兩點之電壓為多少伏特？
　

---

41. 如圖所示，若電壓源E＝15V，R₁＝R₂＝R₃＝10Ω，C＝10μF，開關SW打開時為t＝0，則下列敘述何者錯誤？
　

---

42. 如圖所示，求流經10Ω電阻兩端的電壓為多少伏特？
　

---

43. 有關磁力線的敘述，下列何者錯誤？　

---

44. 某三相，220V，60Hz感應電動機，消耗功率為15kW，功率因數為0.6滯後，若要改善功率因數到1.0，則需要並聯多少kVAR的電容器？　

---

45. 單相二線制供給兩並聯平衡負載，若其線路損失為P，今若將改為單相三線制供給負載，仍得相同功率時，則單相三線制供電時的線路損失應為多少？　

---

46. 如圖所示之三相平衡電路，若電源線對線電壓有效值為，負載阻抗＝6＋j8Ω，則三相負載的總平均功率為何？
　

---

47. 如圖所示之電路，若調整負載電阻R_L以獲得負載最大功率P_max，則發生最大功率轉移時的R_L及P_max分別為何？
　

---

48. 兩電壓v₁(t)＝（377t＋30°）V及v₂(t)＝（377t－60°）V，下列有關該兩電壓相位關係的敘述，何者正確？　

---

49. 有一額定為220V、6400W之電熱器線，若將這電熱器線的長度剪去後，接到110V之電源上，則其消耗功率為何？　

---

50. 有一RLC串聯電路，若電源電壓有效值V＝110V、R＝5Ω、L＝40mH、C＝100μF，試求電路諧振時，電容器兩端的電壓為多少？　

---
