1. 四環式電阻的色碼為棕黑紅（無色）時，試寫出其數值及範圍值？　

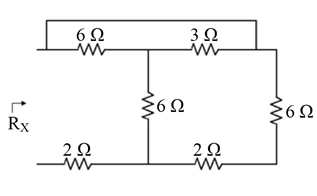

2. 如圖示電阻電路，試求輸入電阻RX為多少歐姆？
　

3. 有A、B兩導線測得電阻分別為20Ω、50Ω，求其電導（G）及導電性何者較佳？　

4. 如圖示電阻電路，試求輸入電阻RX為多少歐姆？
　

5. 某實驗，以伏特計量測跨於一個1kΩ電阻兩端的AC電壓時，看到伏特計上顯示電壓為1V，試問此AC電壓之峰對峰值電壓（peak-to-peak voltage）較接近下列何值？　

6. 某實驗，以伏特計量測跨於一個1kΩ電阻兩端的AC電壓時，看到伏特計上顯示電壓為1V，此電阻所消耗之功率為下列何者？　

7. 有關功率及能量之敘述，下列何者正確？　

8. 在空氣中有相距3m之兩電荷，已知電荷之電量分別為50μC及80μC，則兩電荷間之作用力為多少牛頓？　

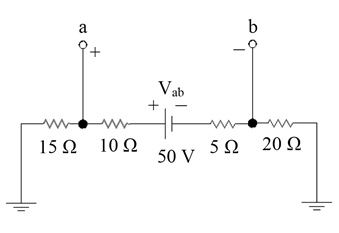

9. 如圖所示之電路中，端點a及b間之電壓Vab為多少伏特？
　

10. 有多個標示110V、60W之特性相同燈泡，今欲將其並聯接於110V之電源上，若負載總電流以不超過10安培為安全上限，則最多可並聯多少個燈泡？　

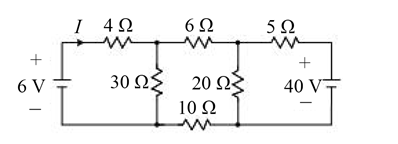

11. 如圖示之電路，求電流I之值約為何？
　

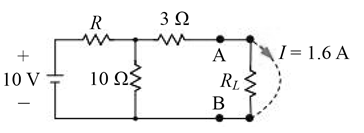

12. 如圖示之電路，如A, B兩端之短路電流為I＝1.6A，求電阻R之值為何？
　

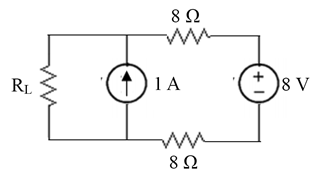

13. 如圖，調整RL使其有最大的功率，求此功率值為何？
　

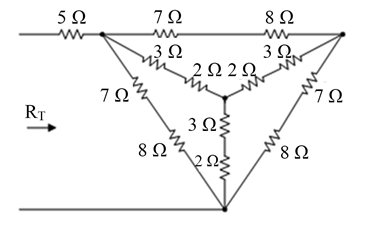

14. 如下圖所示由電阻組成之電路，則其等效電阻RT為多少Ω？
　

15. 如圖，求a、b兩點之間的諾頓等效電阻為何？

　

16. 一個0.5安培的電流源供電給一個燈泡，一分鐘後消耗1000焦耳的能量。今若將兩個相同的燈泡並聯後，再接上同一電流源，此時消耗同樣能量所需時間為多少分鐘？　

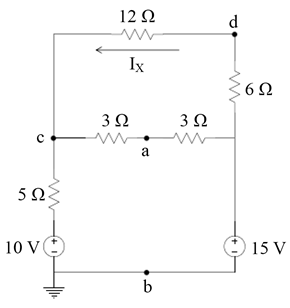

17. 有一電路如下圖所示，試問電路中a點與b點電壓差Vab為何？
　

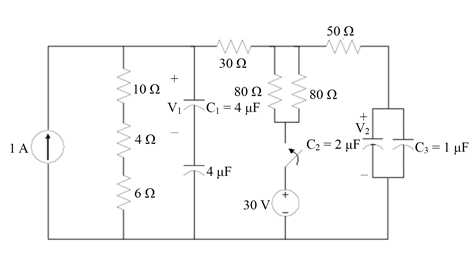

18. 有一電路如下圖，設其開關在t＝0時關上（switch closed），試求在關上前瞬間（即t＝0－時）電路中V1之值為何？（設開關關上前，電流源已啟動一段很長的時間）
　

19. 承18題，該電路中V2值為何？　

20. 某電路如圖所示，電流I為多少安培？
　

21. 兩平行金屬板的距離為10公分，其電容量為2微法拉。若將下板接地，並在上板放置30微庫侖（μC）的電荷，試問在平行板內，距離上板4公分處的電位為多少伏特？　

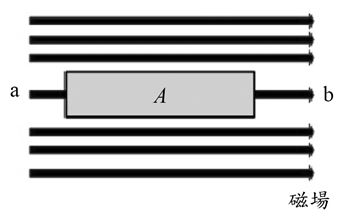

22. 如圖所示，若導體A向右移動時，導體A感應電勢為何？
　

23. 已知兩平行導線長度分別為50公尺，此兩導線距離為5公分，導線上之電流為20安培，試求兩線間作用力的大小為何？　

24. 如圖所示之電路，若電感無儲存能量，則當開關S於（t＝0）關閉瞬間流經電阻之電流值I為多少安培(A)？
　

25. 有一12V之電壓源對RC電路進行充電，電容器無初始電壓，時間常數為2秒，則於2秒時之電容電壓為何？　

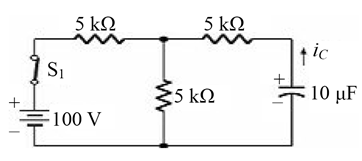

26. 如圖，當電路中開關S1閉合穩定後，打開S1瞬間iC為多少？
　

27. RC串聯電路於放電過程中，電容器之電流i與電壓v變化情形為下列何者？　

28. 100Ω的電阻器所消耗的電功率若為1600W，則每分鐘有多少庫侖的電荷流過該電阻器？　

29. 將負電荷順著電場方向移動，則下列敘述何者正確？　

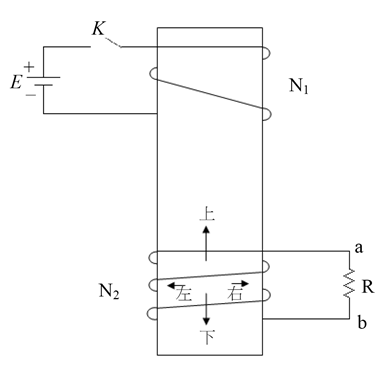

30. 在下圖中，開關閉合瞬間，N2線圈之感應電流所產生的磁通方向為何？
　

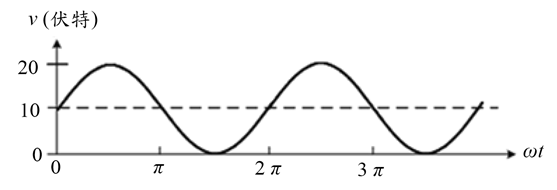

31. 圖示週期性電壓波形之有效值約為何？
　

32. 一個12kW的負載在120V/60Hz之下測得的電流為120A。求功率因數？　

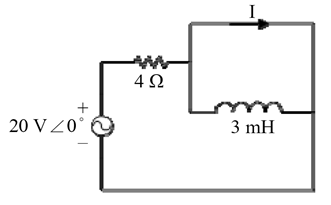

33. 如圖示電路，若交流電源頻率為50Hz，求電流I之相量為多少安培？
　

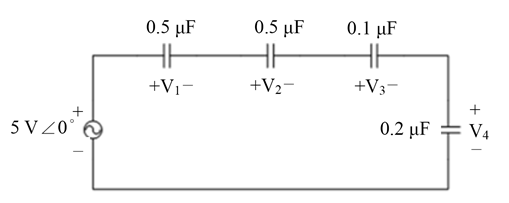

34. 如圖示電路，若交流電源頻率為50Hz，且各電容之電壓為Vi＝| Vi |∠θi，則| V1 |：| V2 |：| V3 |：| V4 |為多少？
　

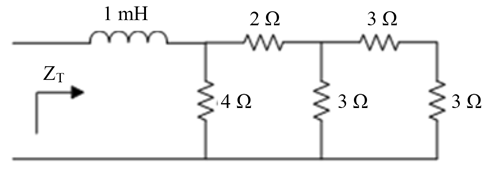

35. 如圖示電路，若交流電源之頻率為50Hz，求交流阻抗ZT約為多少Ω？
　

36. 如圖示電路，若交流電源頻率為50Hz，且各電感之電壓為Vi＝| Vi |∠θi，則| V1 |：| V2 |：| V3 |為多少？
　

37. 有一串聯電路，外加一頻率60Hz向量式為100∠－53˚伏特之正弦電壓源，若其串聯阻抗為3－j4歐姆，則其瞬時功率最大值為何？　

38. 弦波電流源iS所驅動的RLC並聯諧振電路，其優質參數（或品質因數）原為Q0，若R、L及C值同時變為原來的2倍，新的品質因數為Q0的多少倍？　

39. RLC並聯諧振電路以弦波電流源iS＝10sin（103t＋60˚）mA來驅動、R＝2kΩ、L＝10mH、C＝0.1mF，該電阻所跨電壓vO與輸入電流iS間相位角差為多少度？　

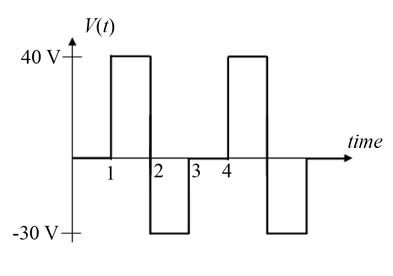

40. 如圖所示之週期波，其電壓之有效值約為多少伏特？
