單選題 每題2.5分

---

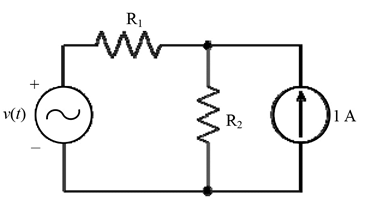

1. 如圖所示電路，其中直流電流源為1安培，交流電壓源v(t)＝2sin˚377t伏特，R₁＝R₂＝1Ω，電阻R₁所消耗的平均功率為多少瓦特？
　

---

2. 試找出10MΩ且具有5%誤差之電阻色碼？　

---

3. 已知某半導體電導為50毫姆歐，求電阻值為何？　

---

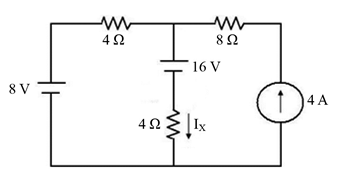

4. 如圖所示電阻電路，試求電流I_X為多少安培？
　

---

5. 如圖所示電阻電路，求I₃：I₂：I₁為多少？
　

---

6. 如圖所示，流過1Ω電阻的電流I為1安培，則電阻R_x為多少歐姆？
　

---

7. 有一100kΩ電阻，連接於400V之電壓電源，則流過電阻之電流為何？　

---

8. 市售燈泡標示25W，是指在穩定發光時所消耗之功率，然而燈泡內電阻會隨溫度而變化，若開始時電阻為10Ω，在穩定發光後電阻為50Ω，試問剛開燈時燈泡所消耗之功率約為多少W？　

---

9. 有一電動車之電池容量為24kWh（千瓦小時），若以120V，12A之插座電源充電之，則約需多少時間方能使這電池完全充飽？　

---

10. 將10個相同的電容串接在一起，設每個電容器皆為1F，則我們會得到多大的電容值？　

---

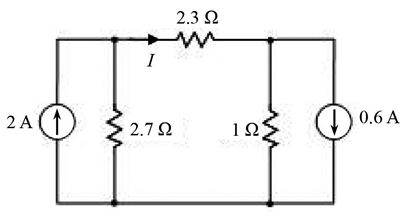

11. 如圖所示之電路，求電流I之值為何？
　

---

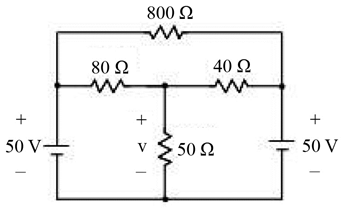

12. 如圖所示之電路，求電壓v之值約為何？
　

---

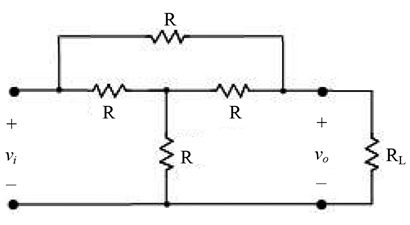

13. 如圖所示之電路，如v_o/v_i＝0.5，求R_L與R之關係為何？
　

---

14. 如圖所示，調整R_L使其功率達到最高。求此功率為何？
　

---

15. 如圖所示，求a、b兩點之間的戴維寧等效電壓為何？
　

---

16. 若Y型阻抗電路中之三個交流阻抗的數值都設為Z＝（12＋j6）Ω，則其等效之Δ型阻抗電路中三個阻抗值Z₁、Z₂與Z₃之數值各為多少Ω？　

---

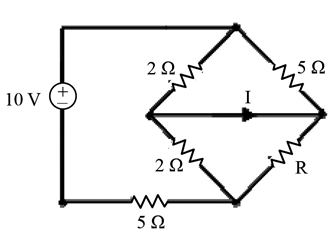

17. 如圖所示電路，若電流I＝0，則電阻R之數值為多少Ω？
　

---

18. 一根棒形導體，長度為L，截面積為A，自兩端測量其電阻，可以下式計算之： ，其中ρ稱為：　

---

19. 試求圖中2Ω電阻兩端a-b點間之諾頓等效電阻為何？
　

---

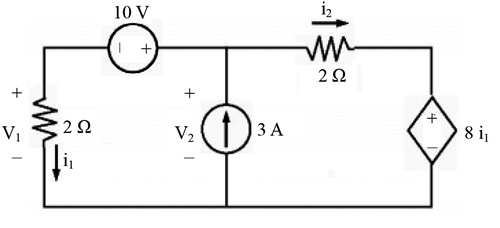

20. 試計算下列電路V₂之值為何？　

---

21. 如圖所示，從a、b兩端看進電路之等效電感量為2H，該兩電感器之互感量大小為多少亨利？
　

---

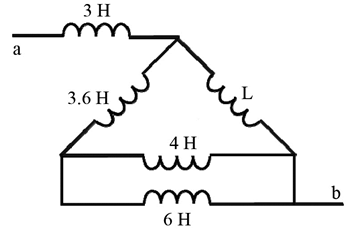

22. 如圖所示，a、b兩端之等效電感量為7H，則電感器L之電感量為多少亨利？
　

---

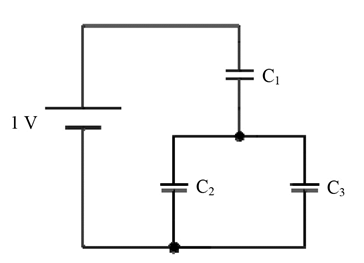

23. 如圖所示電路，C₁＝C₂＝2F，C₃＝1F，試問電容器C₃的電荷為多少庫倫？
　

---

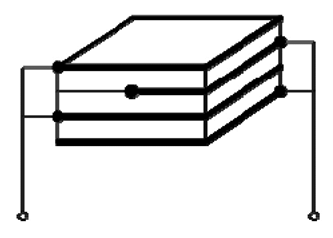

24. 四個平行板組成如圖所示之指叉型電容器，其中第一及第三極板並接一起，第二及第四極板並接一起。其中第二極板面積為，其餘極板面積為A，板距皆為d，板間介質的介電係數皆為，試問此電容器的電容量為何？
　

---

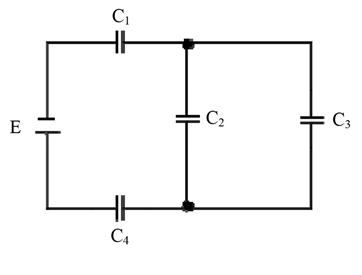

25. 如圖所示電路，電容器C₁、C₂、C₃及C₄的帶電量分別為Q₁、Q₂、Q₃及Q₄，若C₁：C₂：C₃：C₄＝1：2：3：4，則Q₂/Q₄的值為何？
　

---

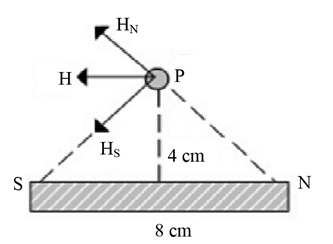

26. 如圖所示，有一長為8公分的條形磁鐵，其磁極強度為200單位磁極，試求在磁軸中垂線上，P點處之磁場強度為何？
　

---

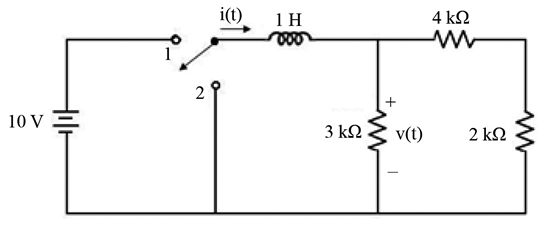

27. 如圖所示之電路，在開關位置1時為穩態，若t＝0時將開關移至位置2，則當t＞0時，求電壓v(t)之表示式為多少伏特？
　

---

28. 一RC電路之時間常數為1秒，已知電容處於放電狀態，在2秒時電阻之電壓為2V，則1秒時電阻之電壓約為多少？　

---

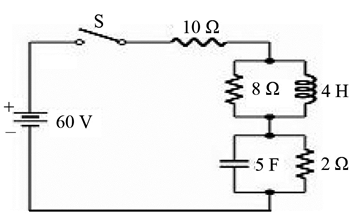

29. 如圖所示，當電路中開關S閉合穩定後，流過10Ω之電流i為多少？
　

---

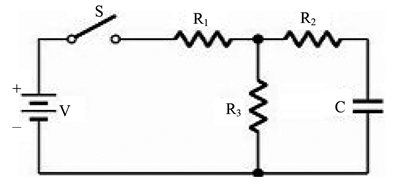

30. 如圖所示，V＝30伏特，R₁＝10Ω，R₂＝5Ω，R₃＝10Ω，C＝20mF，電容器無初始電壓，當開關S閉合後0.2秒時，電容器上之電壓為何？
　

---

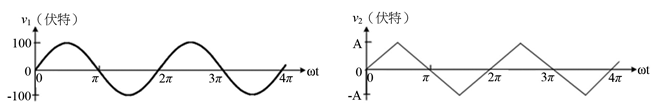

31. 如圖所示兩週期性電壓波形之有效值相同，求A之值約為何？
　

---

32. 一個功率因數為0.8的10kW電容性負載與一個功率因數為0.9的10kW電感性負載相並聯之後，功率因數應為多少？　

---

33. 一個負載由電容與電阻並聯組成，在120V/60Hz的電源之下的功率因數為0.75，量得的電流為60A。若將電源頻率降為50Hz，電流約變為多少？　

---

34. 如圖所示，考慮交流電源之頻率為50Hz，求跨a與b兩端之等效交流阻抗Z_ab約為多少Ω？
　

---

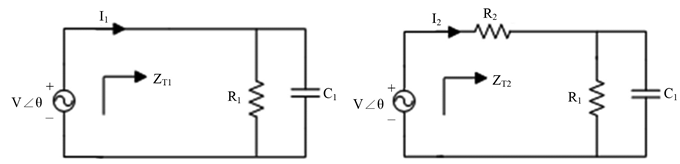

35. 左圖為一RC並聯電路，右圖為同電路再串聯R₂之RC串並聯電路。令其交流導納各為Y₁＝1/Z_T1＝| Y₁ |∠θ₁與Y₂＝1/Z_T2＝|Y₂ |∠θ₂，且電流各為I₁＝| I₁ |∠θ_I1與I₂＝| I₂ |∠θ_I2，則下列敘述何者正確？
　

---

36. 有一交流電路之電壓v(t)＝100sin（377t－20°）V、電流i(t)＝10sin（377t＋10°）A，則其視在功率為何？　

---

37. 有三個電容器其電容量為1F, 2F, 3F，串聯接於12V電源，則三個電容器上之電位差之比為何？　

---

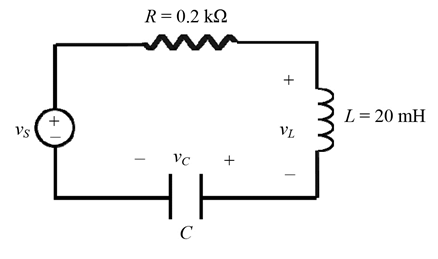

38. 如圖所示的RLC串聯電路，其中v_S＝5sin（10⁵t＋30°）V，且已知v_C與v_L的振幅大小相等，則此振幅大小值應為多少伏特？
　

---

39. RLC串聯電路中v_S＝3sin(ωt)V，諧振時跨於電阻與電容之壓降振幅總和為30伏特，此電路之品質因數Q應為多少？　

---

40. RLC串聯諧振電路中驅動電源v_S＝1.5sin（5×10⁴t＋30°）V、R＝0.5kΩ、C＝0.5毫法拉（mF）及流過R之電流振幅為3mA時，電感器之電感值L應為多少奈亨利（nH）？　

---
