1. 如圖所示，B、C為兩光滑斜面，一質量為M的物體，沿B斜面下滑至底部過程中，重力對物體所作的功為WBg，斜面施予物體的正向力對物體所作的功WBN；沿C斜面下滑至底部則重力及斜面正向力所作的功分別為WCg及WCN。下列敘述何者正確？

2. 職棒球賽中，一投手投出快速球的球速為144公里／小時，已知棒球的質量約為0.15公斤。如果投手對原靜止棒球的加速時間約為0.1秒，則投手對棒球所施的平均作用力約為多少牛頓？

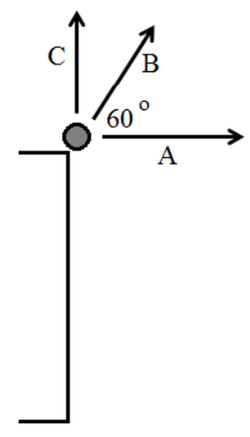

3. 自相同高度處將質量、材質均相同的A、B、C三小球，分別以水平方向、60(仰角、鉛直向上拋出，如圖所示，不計空氣阻力，則小球著地時何者的速率最大？

4. 有關磁鐵棒及指南針的敘述，下列何者正確？

5. 質量分別為M、m的兩木塊疊放置於光滑水平面上，施力F使木塊組加速前進，如圖所示。當施力於M時（如圖甲），m所受到的摩擦力為f1；當施力於m時（如圖乙），m所受到的摩擦力為f2，已知兩木塊的相對速度皆為零，則下列敘述何者正確？

6. 如圖所示，兩物體A、B疊放在一起，靠著鉛直粗糙牆面靜止釋放。已知質量mA＞mB，則兩物體釋放後下落的過程中，A、B間的作用力量值為N，與牆壁間的摩擦力分別為fA、fB，則下列各物體的受力示意圖何者正確？

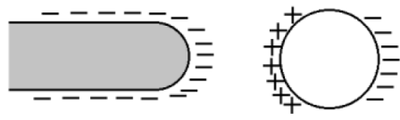

7. 如圖所示，一帶負電的塑膠棒接近原為電中性且絕緣的金屬球，由於靜電感應，使金屬球靠近塑膠棒的一側感應正電荷，另一側則感應負電荷，下列敘述何者正確？

8. 正三角形ABC的兩頂點A與B上，放置相等電量的正電荷及負電荷，如圖所示，此時C點的電場方向為何？

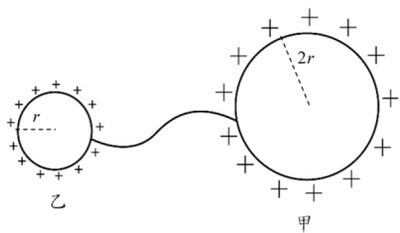

9. 如圖所示，相距甚遠的甲、乙兩金屬球，半徑分別為2r及和r，最初兩球的帶電量皆為＋Q，以一細長導線將兩球相連接，下列敘述何者正確？

10. 已知地球繞太陽公轉的軌道為橢圓形，太陽位在橢圓軌道的焦點。圖為地球公轉軌道的示意圖，甲為遠日點、丙為近日點，乙、丁則為橢圓軌道短軸的兩端，則地球公轉至圖中各點時，運行速率v及加速度大小a的各項敘述，下列何者正確？

11. 如圖所示，一物體自仰角37(的斜面頂端A，靜止下滑，經過B到達C，AB間距離為BC間距離的3倍，所有平面皆光滑無摩擦。已知物體自A至B經過時間t1、自B至C經過時間t2，則t1：t2＝？

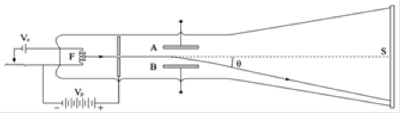

12. 如圖所示為陰極射線實驗示意圖，帶電質點從燈絲F出發，經加速電壓VP加速後，通過偏向金屬板A、B之間，受兩金屬板間的靜電場作用而偏折，射至螢光幕S。已知兩金屬板A的電位低於B的電位，A、B間電場的量值為E，則下列敘述何者正確？

13. 若已知地球的質量為M，半徑為R，質量為m的太空站在距離地面高度H的軌道上運行，太空站內有質量ms的太空人於其間操作相關的科學實驗，已知太空人是在失重狀態下，則下列敘述何者正確？（萬有引力常數為G）

14. 有關某處於靜電平衡的帶電不規則形狀導體之敘述，下列何者正確？

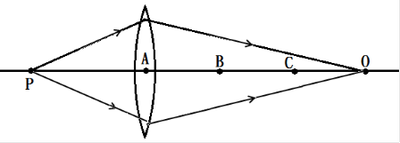

15. 如圖所示，薄凸透鏡前方位於主軸上P點處有一點光源，所發出的光線經透鏡折射後會聚於透鏡後方的O點。若此透鏡為理想透鏡，則圖中各點何者最有可能是此透鏡的焦點？

16. 如圖所示，相距ℓ的兩小球A、B位於同一高度h（ℓ，h均為定值）。將A以速度v向B球方向水平拋出，A球拋出的同時，B球由靜止自由落下。假設A、B小球與地面作彈性碰撞（A、B與地面碰撞前後，水平分速度不變，鉛直分速度大小不變、方向相反），空氣阻力及小球與地面碰撞的時間可忽略不計，則下列敘述何者正確？

17. 如圖為在麵包店用夾子夾麵包之示意圖。手對夾子兩側用力F，將質量為m的麵包夾起時以等速度上升不滑動。若麵包與夾子兩側間的靜摩擦係數均為μ，f為夾子與麵包間的摩擦力，則下列敘述何者正確？

18. 在光滑地面上置一粗糙的平板，平板上有一實心圓柱體，施一向右的力F將平板由靜止開始作加速度運動，如圖所示（右圖為左圖的側視圖），下列敘述何者正確？

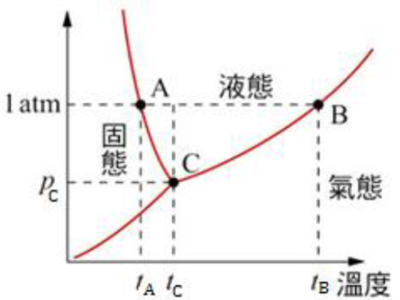

19. 某物質物態變化的三相圖如圖，下列敘述何者錯誤？

20. 如圖所示，一質量可忽略之細絕緣棒，其長度為ℓ，在一端置正點電荷＋Q，在另一端置負點電荷－Q。將此棒置於一均勻電場E內，使棒與電場方向垂直自靜止開始釋放。則下列敘述何者正確？

21. 於水波槽干涉實驗中，S1、S2為同相振動之點波源，如圖所示為兩點波源所產生的干涉結果。有關圖中P點的性質，下列敘述何者正確？

22. 一重量為W的均勻木桿，一端以轉軸O固定於鉛直牆上，桿的另一端A以經繩連接繫於牆上，使桿保持水平，如圖所示。將重量W的物體掛在木桿的中點C時，輕繩的張力為T，轉軸O施予木桿的作用力為F，下列敘述何者正確？

23. 如圖所示為2Ω、6Ω與3Ω三個電阻所組成的電路，導線的電阻與電池的內電阻均極小可以忽略，若量得通過6Ω的電流為1安培，則電池的電動勢為下列何者？

24. 將一顆網球由高樓樓頂靜止自由落下，若網球在空中運動時受到空氣阻力的大小與速率成正比，且球落地前已達終端速度，則網球在落下過程中加速度大小與時間t的關係圖，最接近下列哪一個？

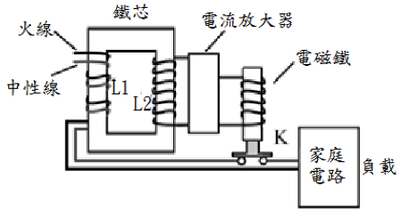

25. 有一種電路保護裝置如圖所示，鐵芯左側線圈L1是由火線和中性線平行環繞而成。當右側線圈L2中產生電流時，電流經放大器放大後，使電磁鐵吸起鐵質開關K，從而切斷使用中的電路。下列敘述何者正確？
