1. 分析右圖之電路,若BJT操作在順向主動區(forward active region)且轉導值gm為10mA/V,β=10,RE=1kΩ,RC=10kΩ,忽略元件之輸出電阻ro,試求vo/vi約為多少?


2. 雙極性接面電晶體中,下列何種電路組態其小訊號輸入阻抗為最大?


3. 如圖所示之理想運算放大器電路,電源為±15V,則此電路之遲滯(Hysteresis)電壓範圍約為何?


4. 如圖所示電路,vA、vB及vC為輸入,vY為輸出,於正邏輯系統中,其功能為何?


5. 今有一NMOS邏輯反相器(Inverter)的電路如下左圖所示,已知電晶體Q1、Q2特性均相同。此電路之電壓轉移特性(Voltage transfer characteristic)如下右圖所示。在此電壓轉移曲線所標示的四個工作點中:A點為vI=0V的工作條件;B點為電壓轉移曲線斜率=-1的工作條件;C點為vO=0.5VDD的工作條件;D點為vI=VDD的工作條件,試研判那一工作點的功率損耗最少?


6. 電源電路中的RC濾波器是屬於下列何種濾波器?


7. 如圖電路,設二極體為理想二極體。I=1mA,E=10V,R=10kΩ,則流經二極體之電流ID為多大?

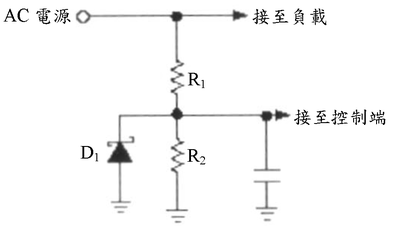

8. 如圖所示的電路,則“D1”的主要功能為何?


9. 如圖所示運算放大器電路,下列敘述何者錯誤?


10. 如圖為一共汲(CD)放大器的簡圖(其偏壓電路未示)。若電晶體的轉導參數為gm,輸出電阻為ro→∞,則此放大器的輸入電阻Ri為何?


11. 下圖由5個NOT閘組成之環形振盪器,若每一個NOT閘的延遲時間(Delay Time)為2ns,則此電路之振盪頻率為多少?


12. 有一電路的轉移函數T(s)=,則下列何者正確?


13. 右圖運算放大器電路圖中接於腳位1及腳位5間之可變電阻VR的主要功能為何?


14. 如圖所示電路,其功能為何?


15. 有一放大器電路的頻率響應轉移函數(Transfer function)F(s)=VO(s)/VI(s)如下所示,其中s=jω=j2πf:F(s)=,在製作絕對值| F(s)|的波德曲線圖(Bode plot)時,欲估計在頻率f=3kHz時的相角,下列敘述何者最為正確?


16. 圖中的LCR振盪器,當電容C值增加2%時,其振盪頻率ω0改變多少?


17. 如圖所示之電路,假設BJT電晶體操作在順向主動區,忽略爾利(Early)效應,IC=1mA,VT=26mV,β=100,=100fF,=20fF,且CCS=30fF,採用米勒(Miller)趨近法,求於BJT輸入端之極點頻率為何?


18. 如圖電路為一共源放大器的簡圖,若電晶體之gm=0.5mA/V,VA=∞,RD=5kΩ,則此放大器的電壓增益|?Av?|為:


19. 若增加差動放大器中之射極電阻,則:


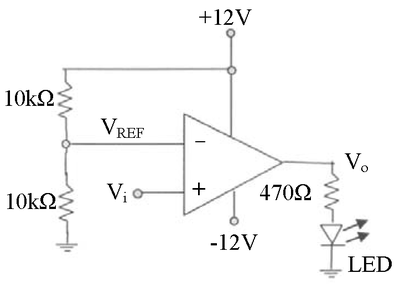

20. 如圖所示為臨界電位比較器,已知其電源電壓為±15V,則使輸出改變狀態之Vin轉折電壓為何?


21. 圖示電路,若電晶體β=100,VBE(on)=0.7V,電流IC約為若干mA?


22. 如圖所示之電路為何種濾波器?


23. 一般二極體在固定電流順偏導通狀況下的壓降,其溫度係數(Temperature Coefficient)為:


24. 如圖所示電路,其功能為何?


25. 由電阻R1、R2和運算放大器組成的非反相放大器(Non-Inverting Amplifier),如圖所示。其中R1=1kΩ,R2=1MΩ。運算放大器的輸出飽和電壓為±10V,輸入偏移電壓(Input Offset Voltage, Vos)為5mV。若輸入VIN為正弦訊號,則其最大輸入振幅大約為多少才不會造成輸出訊號失真?


26. 右圖示雙極性接面電晶體(BJT)電路,電晶體β=100,VBE=0.7V,當電路處最佳工作點,則電阻RB約為若干kΩ?


27. 圖中邏輯電路的輸出信號Y為何?


28. 關於下列之放大器,若電晶體操作於飽和區,且電流源為理想,下列敘述何者錯誤?


29. 某單一增益運算放大器的電壓轉換率(Slew rate)為0.628V/μs,當輸入電壓振幅為5V之正弦波時,其最大不失真的輸入頻率為何?


30. 一運算放大器其增益為3×105,直流供應電壓為±12V,最大輸出電壓變化範圍為±11.5V,當其正輸入端與負輸入端電壓分別為50μV和90μV,其輸出電壓為何?

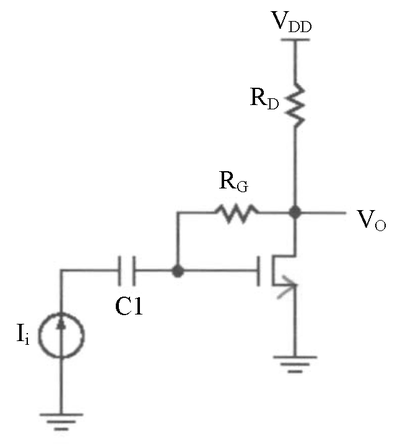

31. 分析如圖之電路,若MOSFET之轉導值gm=1mA/V且操作於飽和區,元件之輸出阻抗ro=10kΩ,RD=10kΩ,RG=10kΩ,試求Vo/Ii=?


32. 一般電流計可以利用並聯電阻加大電流計的量測範圍,細部電路如下圖所示。若電流計本身的電阻Rm=1kΩ,最大可容許通過的滿載電流Immax=100μA。已知加入的並聯電阻值分別為Ra=9.09Ω、Rb=0.909Ω、Rc=0.101Ω,今將切換開關接到B接點,試研判這樣的組態在電表正負端接點之間最大的電流量測範圍?


33. 下列為一被動式濾波器(Passive filter)。試問此電路轉移函數(Transfer function)T(s)≡VO/Vi的數學形式為何?


34. 今有一二極體電路如下左圖所示,假設二極體元件的電流-電壓(I-V)特性曲線如下右圖所示:導通後,二極體的端電壓為VD0=0.7V,不考慮二極體導通的串聯電阻效應。已知VDD=10V、VSS=5V、R1=5kΩ、R2=10kΩ。試研判此電路中兩顆二極體的導通情形:


35. 一般MOSFET單級放大器架構中,小訊號特性輸出阻抗較低的是那一種?


36. 分析以下之電路,若BJT操作在順向主動區(forward active region)且轉導值gm為10mA/V,Ibias為理想直流偏壓電流,電晶體之β=10。忽略元件之輸出阻抗ro,試求Vo/Ii約為多少?


37. 如圖電路,稽納二極體的Vz=5V,電源V=10V,R=2kΩ,則RL的最小值RLmin約為多大?


38. 如圖電路中,D1與D2均為理想二極體。當VI=+5V時,Vo的值為:


39. 下列對於MOSFET共源極架構放大器的頻率響應特性敘述中,何者錯誤?


40. 已知一BJT電晶體之β=100,gm=0.01A/V,求圖中電路之Rin值?


41. 若右圖電路中之BJT電晶體操作於飽和區,下列何種調整方式可讓電晶體進入順向主動區(forward active region)?


42. 有一放大器輸入部分的小信號等效電路如下所示,今定義電容C的端電壓為輸出電壓,試分析的轉移函數可能的頻率響應特性:


43. 如圖所示之接面場效電晶體(JFET)放大器,已知工作點(Operating Point)閘源極電壓VGS為-2.6V,汲極電流ID為2.6mA,IDSS為8mA,夾止電壓(Pinch-off Voltage)VP為-6V,則此放大器的輸入阻抗Zi約為多少?


44. 有一放大器電路的頻率響應轉移函數(Transfer function)F(s)=VO(s)/VI(s)如下所示,其中s=jω=j2πf:F(s)=,在製作絕對值| F(s)|的波德曲線圖(Bode plot)時,欲估計在頻率f=3kHz時的線段斜率,下列敘述何者最為正確?


45. 若P-N接面二極體之導通電壓為0.7V,導通電阻值為0Ω。則2V電壓源流出之電流值為何?


46. 雙極性接面電晶體的各種組態放大器,何者最適合作輸出端的阻抗匹配?


47. 今有一階Op Amp-RC電路所製作的主動式濾波器(Active filter)如下圖所示。設放大器U1為理想的電壓放大器,且R1=R2。此電路屬於那一種濾波器類型?


48. 如圖所示電路,A與B為輸入,Y為輸出,於正邏輯系統中,其功能為何?

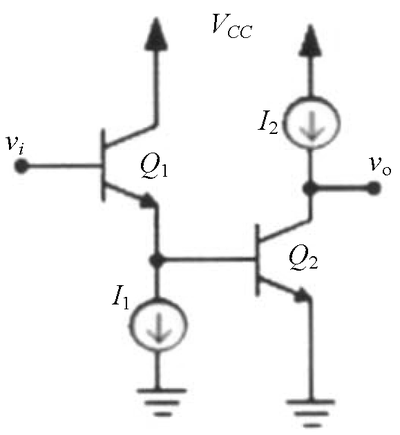

49. 相較於單級共射極(CE)放大器,圖示CC-CE串接電路之主要優點在於提高:


50. 圖電路中理想運算放大器其開迴路差模電壓增益Aod=104,若輸出電壓vO=-4V,則輸入電壓vI約為多少V?
