鐵路特考 » 佐級(電子工程) » 歷屆題庫 » 103年 » 電子學大意

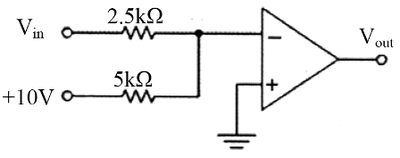

1. 如圖所示為臨界電位比較器，已知其電源電壓為±15V，則使輸出改變狀態之Vin轉折電壓為何？

2. 下列關於理想運算放大器的輸出特性，何者錯誤？

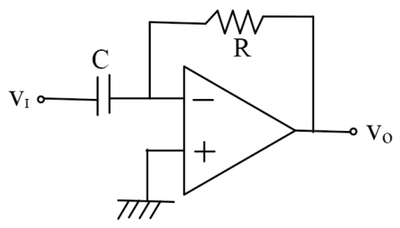

3. 一使用理想運算放大器的微分電路，當RC乘積值變大時，其輸出相對輸入之相位移為何？

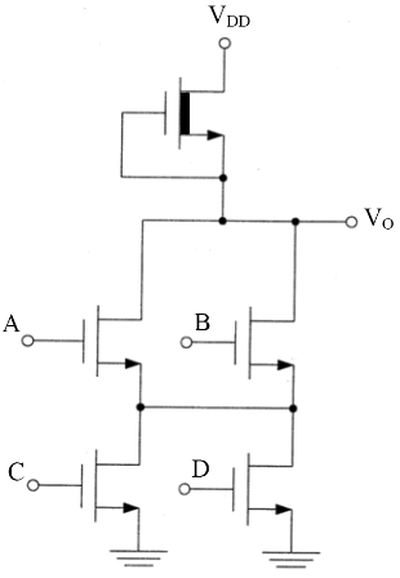

4. 如右圖所示之電路，其邏輯函數為下列何者？

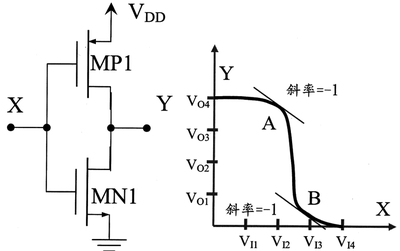

5. 有一邏輯閘電路設計如左圖所示，設PMOS、NMOS的電流—電壓（I-V）特性一樣，只是偏壓極性相反，亦即臨界電壓（Threshold Voltage）絕對值相同，且在相同的偏壓下有相同的通道電流。若已知此電路的轉移特性（Voltage transfer characteristic）曲線如右圖所示，試研判在曲線A點兩電晶體MP1、MN1的工作狀態。

6. 在一般MOSFET元件中，為何閘極電流幾乎為零？

7. 雙極性接面電晶體中，收集多數載子的電極稱為：

8. 一個理想二極體，在逆向偏壓時：

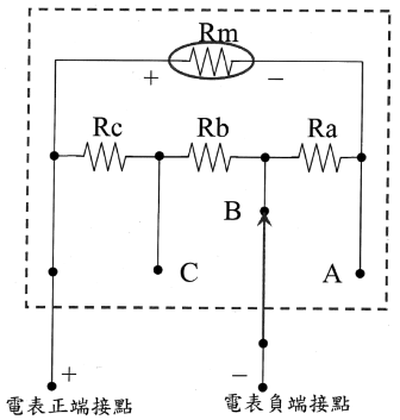

9. 一般電流計可以利用並聯電阻加大電流計的量測範圍，細部電路如下圖所示。若電流計本身的電阻Rm＝1kΩ，最大可容許通過的滿載電流Immax＝100μA。已知加入的並聯電阻值分別為Ra＝9.09Ω、Rb＝0.909Ω、Rc＝0.101Ω，今將切換開關接到B接點，試研判這樣的組態在電表正負端接點之間最大的電流量測範圍？

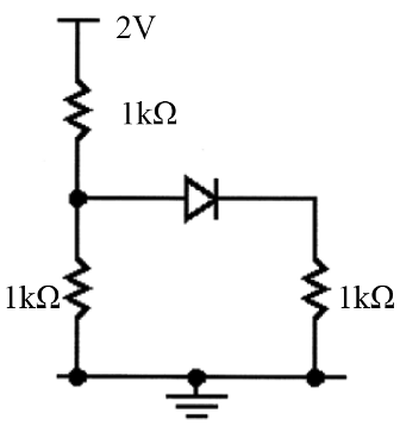

10. 若P-N接面二極體之導通電壓為0.7V，導通電阻值為0Ω。則2V電壓源流出之電流值為何？

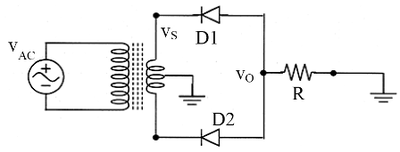

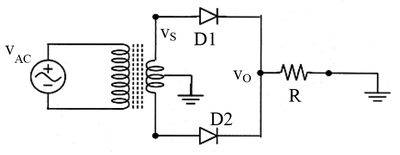

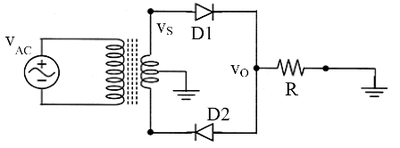

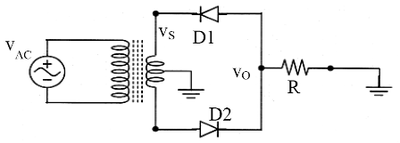

11. 今欲設計二極體整流電路使vO產生負極性的電壓輸出，下列何者正確？

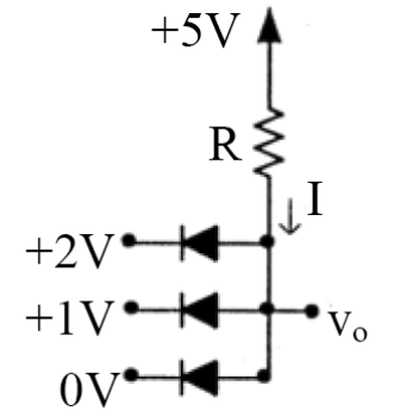

12. 圖示由理想二極體構成電路，若電阻R為0.5kΩ，則電流I為若干mA？

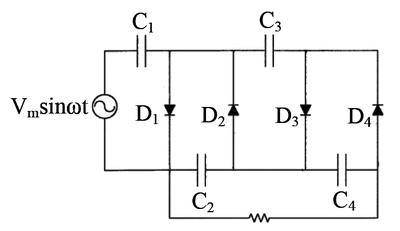

13. 如圖所示之電路，二極體皆為理想，則有關此電路之敘述，下列何者正確？

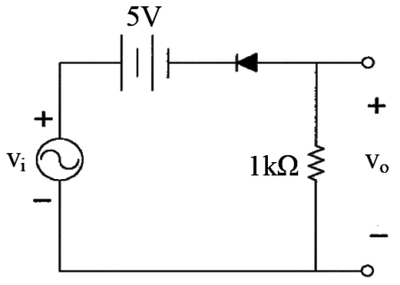

14. 如圖所示之電路，假設二極體導通之壓降為0.7V，輸入電壓vi為一峰值10V之交流正弦波，試求輸出電壓之最大負值為何？

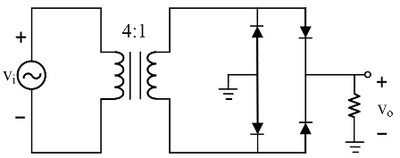

15. 如圖所示之電路，輸入電壓vi為一交流弦波，有效值為100V，頻率為60Hz，二極體導通之壓降皆為0.7V，求二極體之峰值反向電壓約為何？

16. 一般二極體在固定電流順偏導通狀況下的壓降，其溫度係數（Temperature Coefficient）為：

17. 對理想二極體之敘述，下列何者錯誤？

18. 雙極性接面電晶體的各種組態放大器，何者最適合作輸出端的阻抗匹配？

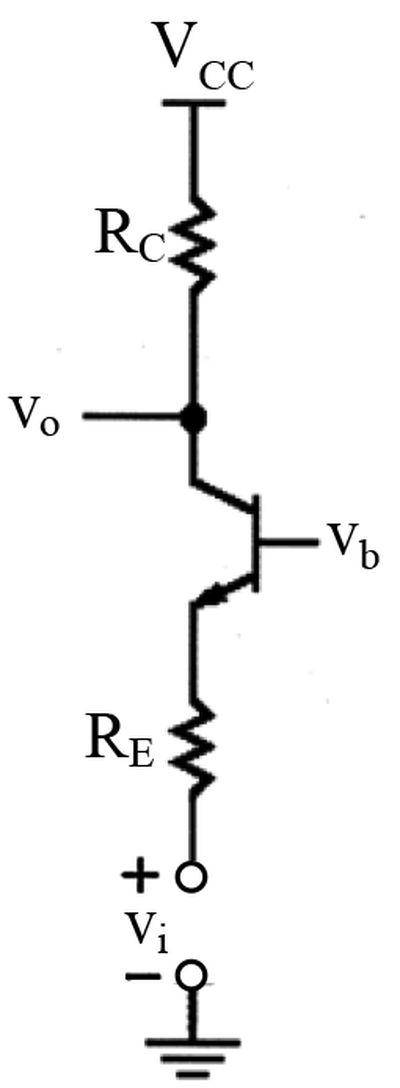

19. 分析右圖之電路，若BJT操作在順向主動區（forward active region）且轉導值gm為10mA/V，β＝10，RE＝1kΩ，RC＝10kΩ，忽略元件之輸出電阻ro，試求vo/vi約為多少？

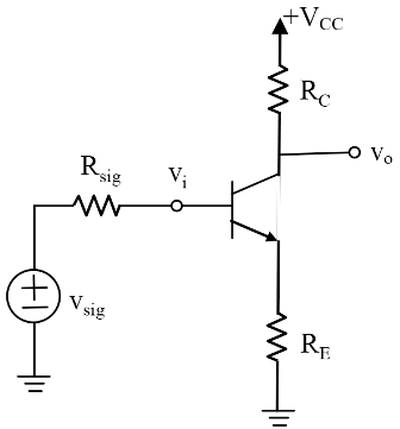

20. 如圖所示共射極放大器（CE）（偏壓電路略去未繪），其電壓增益Av≡vo/vi大致可表為：

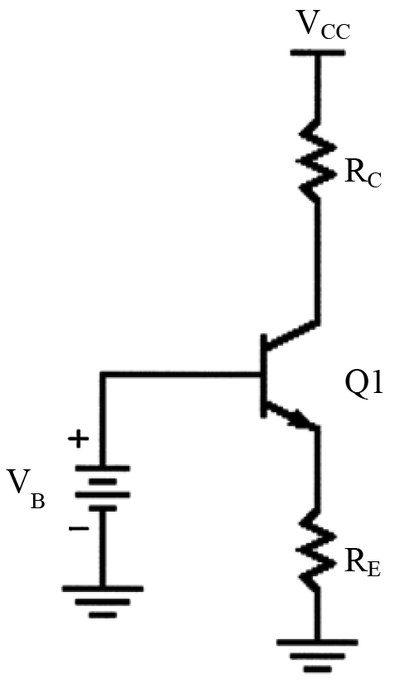

21. 若右圖電路中之BJT電晶體操作於飽和區，下列何種調整方式可讓電晶體進入順向主動區（forward active region）？

22. 下列那一項為影響放大器低頻響應的主要因素？

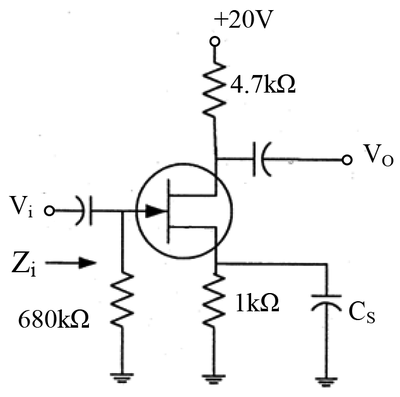

23. 如圖所示之接面場效電晶體（JFET）放大器，已知工作點（Operating Point）閘源極電壓VGS為－2.6V，汲極電流ID為2.6mA，IDSS為8mA，夾止電壓（Pinch-off Voltage）VP為－6V，則此放大器的輸入阻抗Zi約為多少？

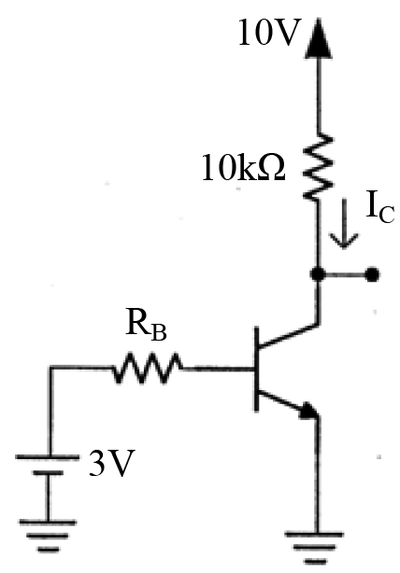

24. 右圖示雙極性接面電晶體（BJT）電路，電晶體β＝100，VBE＝0.7V，當電路處最佳工作點，則電阻RB約為若干kΩ？

25. 關於MOSFET電晶體之輸出阻抗，下列敘述何者錯誤？

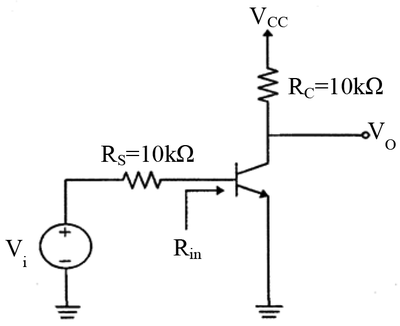

26. 已知一BJT電晶體之β＝100，gm＝0.01A/V，求圖中電路之Rin值？

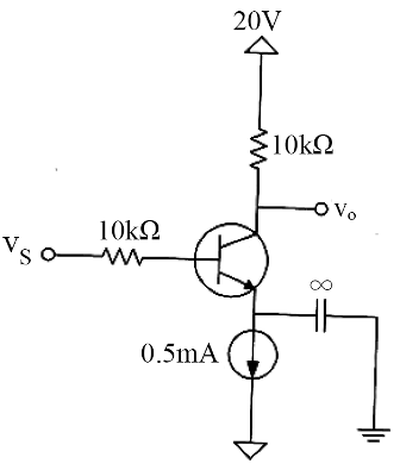

27. 如右圖電路所示，若電晶體參數β＝100，＝2pF，＝6pF，則其高頻－3dB頻率約為多少kHz？

28. 下列對於MOSFET共源極架構放大器的頻率響應特性敘述中，何者錯誤？

29. 一般MOSFET單級放大器架構中，小訊號特性輸出阻抗較低的是那一種？

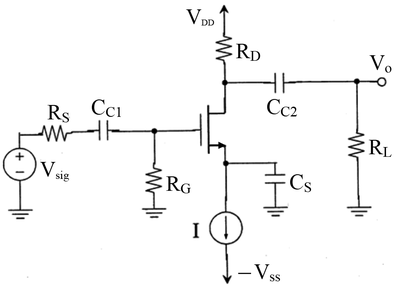

30. 如圖所示一放大器，外接電容為CC1、CC2和CS，MOSFET的寄生電容為Cgs和Cgd。有關此放大器電路在中頻的增益（Mid-band gain），下列敘述何者正確？

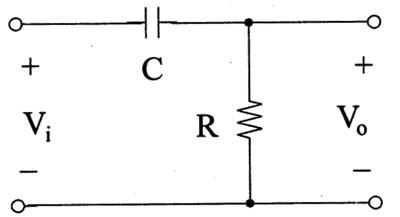

31. 下列為一被動式濾波器（Passive filter）。試問此電路轉移函數（Transfer function）T(s)≡VO/Vi的數學形式為何？

32. 下列何者可產生方波？

33. 相較於共射極放大器（CE），下列有關共基極放大器（CB）之敘述，何者正確？

34. 下列何者為全通（All Pass）被動濾波器的主要功用之一？

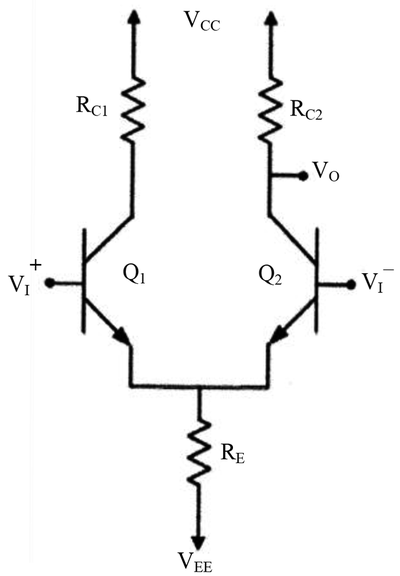

35. 圖為單端輸出差動放大器（Differential Amplifier）。其中RE＝4.3kΩ，RC1＝RC2＝RE/2，VCC＝－VEE＝5V，電晶體的β為100，放大器的輸入共模（Common Mode）偏壓為0V。則差動放大器的共模拒斥比（Common Mode Rejection Ratio, CMRR）約為？

36. 兩個共集極放大器串接之電壓增益為何？

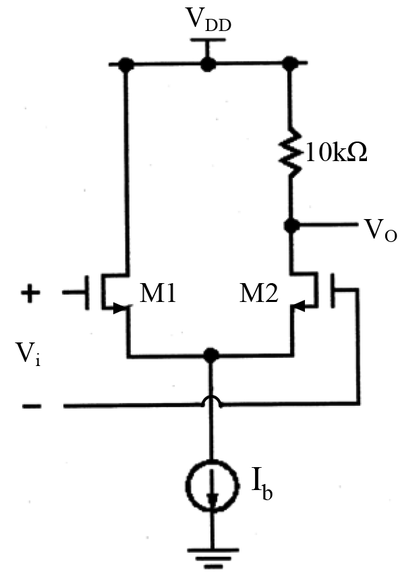

37. 分析右圖之電路，若MOSFET皆操作在飽和區且轉導值gm為1mA/V，忽略元件之輸出阻抗rO，試求VO/Vi？

38. 有一電路的轉移函數T(s)＝，則下列何者正確？

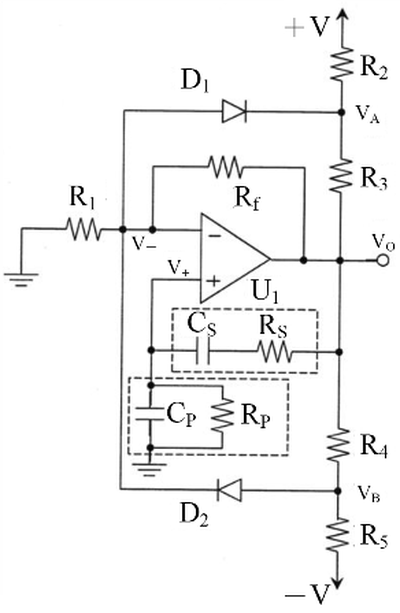

39. 如圖振盪電路，U1為理想運算放大器，假設二極體導通電壓VD0＝0.7V。已知V＝15V、R1＝10kΩ、Rf＝20.3kΩ、R2＝3kΩ、R3＝1kΩ、R4＝1kΩ、R5＝3kΩ。在放大器U1正端輸入設有一回授網路，其中CS＝16nF、RS＝5kΩ、CP＝16nF、RP＝5kΩ。試求此電路輸出振盪電壓的峰對峰值（peak-to-peak value）約為多少？

40. 若欲提高雙極性接面電晶體（BJT）差動放大器之共模拒斥比（CMRR），則差動電路中之射極端以連接下列何種元件為較佳？
