鐵路特考 » 佐級(機械工程) » 歷屆題庫 » 105年 » 機械原理大意

1. 下列那一種滑車不是為省力而設計？

2. 各種動力螺紋中，何者具有較高的傳動精度與效率？

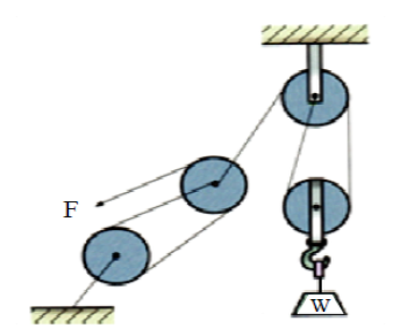

3. 如圖所示之滑輪組，欲吊起180kg之物重W時，則施力F最少需施加多少的力量？

4. 下列何種軸承最適合使用在同時具有較大軸向與徑向負荷處？

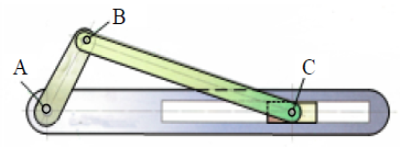

5. 如圖所示，曲柄往復滑塊機構，滑塊之衝程為50cm，BC桿之長度為70cm，求曲柄AB桿之長度為多少cm？

6. 有一動力鏈條之緊邊張力為12kN，平均速度為15m/min，求此鏈條所傳遞之功率為多少仟瓦（kW）？

7. 一螺旋千斤頂（Screw Jack），若其手柄作用力臂為25cm，且當手柄旋轉10圈後可將重物提升8cm，在不考慮摩擦損失之情形下，其機械利益約為：

8. 在皮帶輪直徑與兩輪中心距均相等之狀況下，下列關於開口皮帶與交叉皮帶之比較何者正確？

9. 一個五連桿機構總共有多少個瞬時中心？

10. 雙線蝸桿與一40齒之蝸輪相嚙合，蝸桿節圓直徑為10cm，蝸輪節圓直徑為80cm，若蝸輪的轉速為8rpm，則蝸桿的轉速為多少rpm？

11. 雙線螺紋其節距P與導程L間之關係，下列何者正確？

12. 已知一公制標準正齒輪之節圓直徑為60mm，壓力角20度，齒數20齒，則其周節為多少mm？

13. 欲使用螺旋起重機舉起2,041kg重之物體，設起重機手柄半徑為25cm，螺旋為雙線螺紋，節距為10mm，若不計摩擦損失，則舉起該物體需施加多少力量（kg）？

14. 一共軛嚙合之漸開線正齒輪對，除了壓力角相等外尚需滿足下列何種條件？

15. 腳踏車踏板在正轉時能帶動後輪，反轉時則否，其主要原因乃是後輪轂內具有下列何種機構？

16. 一般常見腳踏車所用的鏈條是：

17. 麵包夾在使用時，其施力點位於支點與抗力點中間，下列有關麵包夾之敘述何者正確？

18. 下列關於四連桿機構之敘述，何者正確？

19. 兩漸開線正齒輪相互嚙合，其作用線（Line of Action）為下列何種形式？

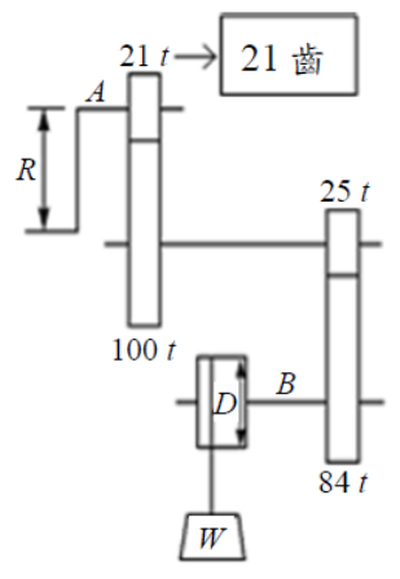

20. 如圖所示之起重機輪系，手柄半徑R＝160mm，捲筒直徑D＝160mm，不計摩擦損失，若欲吊起W＝1,280kg之重物，則手柄之切線施力F應為多少kg？

21. 若螺栓規格為M20×2×40，對於此螺栓規格，下列敘述何者正確？

22. 下列何種裝置之主要功能為利用摩擦力、流體黏滯力或是電磁阻尼力以吸收運動機件之能量並轉換為熱能而消散？

23. 一對五級相等塔輪（Equal Stepped Pulleys）在其主動輪轉速固定之情形下，若從動輪最高轉速為900rpm且最低轉速為100rpm，則主動輪之轉速為何？

24. 下列關於凸輪之敘述，何者正確？

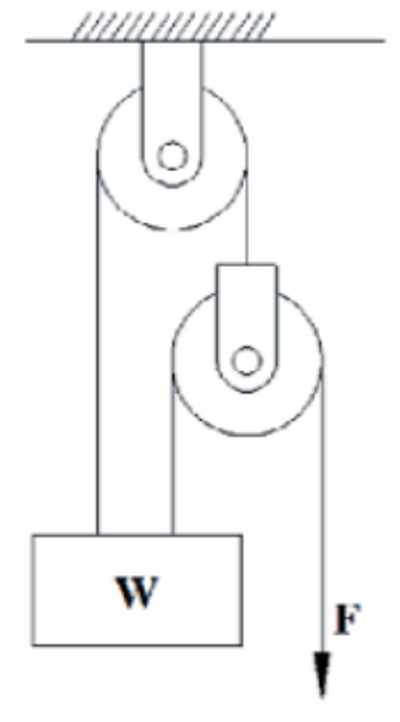

25. 使用如圖所示之滑車組因有摩擦之影響，拉起W＝200N之重物時，至少須施力F＝100N，關於此滑車組之敘述，何者正確？

26. 一組外接圓柱摩擦輪中心距為24cm，若不打滑情形下，主動輪之轉速為從動輪之3倍，則主動輪之直徑為何？

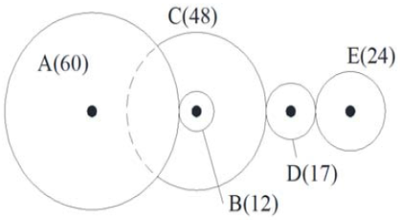

27. 如圖所示之齒輪系，A為60齒、B為12齒、C為48齒、D為17齒、E為24齒，若A為主動輪且E為從動輪，下列敘述何者正確？

28. 下列對於機械元件的敘述，何者錯誤？

29. 萬向接頭（Universal Joint）常成對使用的主要原因為：

30. 當一直徑50cm之皮帶輪以24rpm旋轉時，在不打滑情形下，其所帶動皮帶之線速度約為多少cm/s？

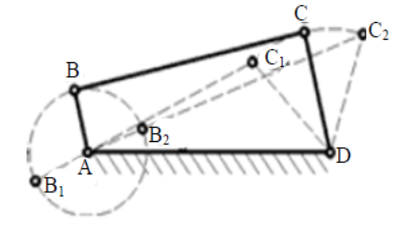

31. 如圖所示之曲柄搖桿機構，下列敘述何者錯誤？

32. 日內瓦輪機構一般用來產生下列何種運動？

33. 兩個彈簧（彈簧常數為k1和k2）並聯之後再與第三根彈簧（彈簧常數為k3）串聯，總彈簧常數為何？

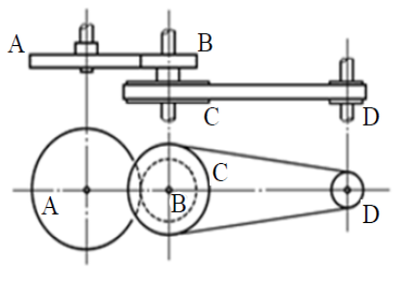

34. 如圖所示之傳動機構，齒輪A為100齒，齒輪B為50齒，皮帶輪C直徑300mm，皮帶輪D直徑100mm，若A輪以60rpm順時針迴轉，則D輪之轉速與轉向為何？

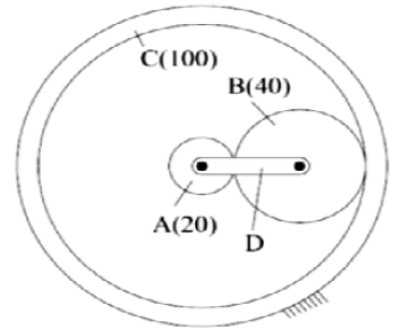

35. 一行星齒輪系，其中太陽齒輪A、行星齒輪B以及環齒輪C之齒數分別為20、40及100齒，在環齒輪C固定之情形下，若太陽齒輪A以60rpm旋轉，此時行星臂D之轉速為何？

36. 一直徑200mm之鋼圓軸，以帶輪使之旋轉，設機構無損失，圓軸之轉速為600rpm，所傳遞之功率為31.4kW，若以10×10×50mm之方鍵連結，則該鍵所承受之壓應力為多少？

37. 一組惠斯登差動滑車（Weston Differential Pulley Block），已知在繩索與滑輪重量不計且無摩擦損失之情形下，其機械利益為10，若該滑車定滑輪中之大輪直徑為300mm，定滑輪中之小輪直徑為何？

38. 模數2mm之內齒輪對（Internal spur gear pair），其中環齒輪為100齒且小齒輪為20齒，則此一齒輪對之中心距為：

39. 下列關於差動螺旋（Differential Screw）之敘述，何者正確？

40. 某機器中之線性拉伸彈簧，當其負荷由100N增加至150N時，彈簧長度由105mm增加至110mm，下列敘述何者正確？
