1. 變壓器中性點用一線圈連接大地，作為消弧電抗之方式，該線圈稱為下列何者？

(A)佛萊明線圈

(B)彼德生線圈

(C)安培線圈

(D)電壓線圈。

2. 下列名詞之說明何者有誤？

(A)VCB：真空斷路器

(B)OCB：油斷路器

(C)ACSR：鋼心鋁線

(D)ABS：氣封絕緣開關。

3. ACB是以下何者設備之英文縮寫？

(A)油斷路器

(B)交流斷路器

(C)分激發電機

(D)空氣斷路器。

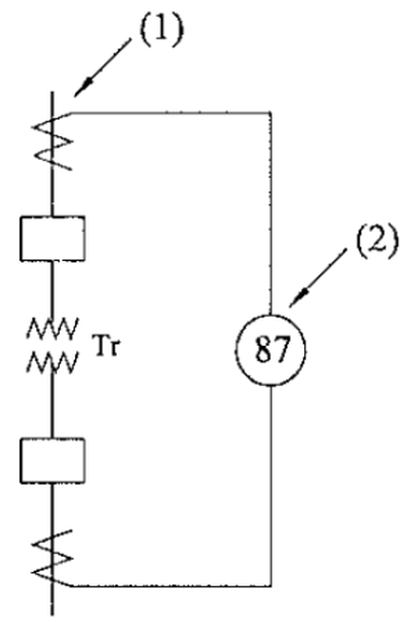

4. 請問如圖所示，(1)及(2)所代表之設備名稱下列選項哪一個正確？

(A)(1)為比壓器，(2)為比流器

(B)(1)為比流器，(2)為保護電驛

(C)(1)為保護電驛，(2)為比流器

(D)(1)為比壓器，(2)為保護電驛。

5. 當二具相同的單相變壓器接成U-V連接並供應平衡三相負載時，試求變壓器利用率為多少？

(A)100%

(B)86.6%

(C)66.7%

(D)49.5%。

6. 某用戶在功率因數為0.8（落後）時之線路電力損失為10kW，若將功率因數改善至0.9（落後），試求改善後之線路電力損失約為多少kW？

(A)5.9

(B)6.9

(C)7.9

(D)8.9。

7. 某項電力設備之功能為變電站（所）電力進出之匯集處，佔地不大且投資亦不一定多，但若發生故障將引起系統或設備相當大的傷害，請問前述的設備應為下列何項？

(A)匯流排

(B)變壓器

(C)發電機

(D)電容器。

8. 下列何種設備負責偵測故障並送出斷路器跳脫訊號？

(A)電驛

(B)限時開關

(C)隔離開關

(D)智慧電表。

9. 在陸地之地下輸電電纜埋設方法中，下列何者不適用於台灣之地理環境？

(A)直接埋地法

(B)管路引入法

(C)電纜溝引入法

(D)涵洞或洞道引入法。

10. 下圖所示電力系統，假設匯流排A為無窮母線匯流排，其匯入容量遠大於系統所需，故障容量亦相同，當3相接地故障發生在匯流排B時，且電纜阻抗不計，則變壓器故障容量為多少MVA？

(A)25

(B)50

(C)100

(D)200。

11. 二座800MW的火力發電廠，其單位為$/h之燃料成本函數為：
C₁＝400＋6.0P₁＋0.004P₁²
C₂＝500＋6.8P₂＋0.002P₂²　（P₁及P₂之單位為MW）
當總功率需求為550MW時，功率之增量成本λ為$8/MWh，試求P₁之最佳發電量（MW）？

(A)200

(B)250

(C)300

(D)350。

12. 某一電線經外力拉扯後，長度延長為n倍，該電線之電阻為原來的幾倍？

(A)1/n²

(B)n

(C)n²

(D)無法得知。

13. 某一台變壓器容量為50kVA，其鐵損為300W，滿載時銅損為700W，在一日中有18小時為滿載運轉且假設其功率因素為1，請問該變壓器全日之效率？

(A)0.958

(B)0.968

(C)0.978

(D)0.988。

14. 下圖3相之3芯電纜芯線對地電容為C₁，芯線間電容為C₂，其中C₁＝7微法拉，C₂＝1微法拉，線電壓為100V，求等效單相對地電容值為多少微法拉（10^－⁶F）？

(A)7.33

(B)0.315

(C)8

(D)10。

15. 某用戶在功率因數為0.6滯後時之線路電力損失為16kW，若將功率因數改善至0.8滯後，試求改善後之線路電力損失為多少kW？

(A)9

(B)12

(C)21.3

(D)28.4。

16. 某一單相變壓器以25kVA、6.9kV為基準值時，阻抗標么值為0.1p.u.，若基準值改為50kVA、13.8kV，則阻抗標么值應修正為多少p.u.？

(A)0.01

(B)0.02

(C)0.05

(D)0.125。

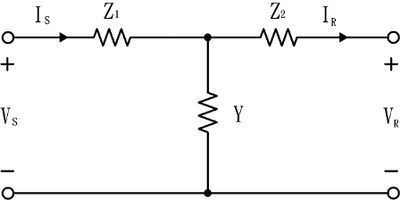

17. 承「第5」題，Z₁＝1.25＋j5.5(Ω)，Z₂＝1＋j5(Ω)，Y＝0.005－j0.008(?)，請問線路常數C為何?

(A)2.25＋j10.5

(B)0.005－j0.008

(C)0.25＋j0.5

(D)5.5＋j21。

18. 下列有關實功率(P)及虛功率(Q)傳輸之描述，何者有誤？

(A)視在功率(S)＝P＋Q

(B)P與線路頻率有關

(C)Q與輸電線末端電壓有關

(D)P與Q均與線路阻抗成反比。

19. 有關直流電方式配電之缺點，下列何者有誤？

(A)供電不具連續性

(B)供電範圍狹小

(C)擴充困難

(D)電壓不能隨意改變。

20. 依本國現行變電所裝置規則第3條，有關變電所電壓等級分類，下列何者有誤？

(A)超高壓變電所為345kV/161kV

(B)二次變電所為69kV/22kV～11kV

(C)一次配電變電所為161kV/22kV～11kV

(D)一次變電所為345kV/69kV。

21. 有關SE電驛之敘述，下列何者有誤？

(A)可做欠相保護

(B)可做短路保護

(C)可做過載保護

(D)可做逆相保護。

22. 對無損耗輸電線而言，有關特性阻抗（Z_C）的敘述，下列何者正確？

(A)屬於電感性

(B)屬於純電阻性

(C)屬於電容性

(D)隨時間變化。

23. 某單相電路，瞬時電壓為v(t)＝100cos（120πt）V，瞬時電流為i(t)＝cos（120πt－π／4）A，則功率因數約為多少？

(A)0.5

(B)0.6

(C)0.707

(D)0.866。

24. 下列何者不是電力系統設備絕緣協調主要考量來源及種類？

(A)雷擊

(B)開關操作

(C)線路相間故障

(D)線路接地故障。

25. 承第26題，該變壓器為20MVA、69kV/11.95kV、Δ-Y接線，則高壓側電流為多少安培？

(A)290

(B)97

(C)180

(D)167。

26. 輸電線路之線路常數中，下列何者對於鄰近通訊線之感應干擾有很大影響？

(A)電感

(B)電容

(C)電阻

(D)接地電阻。

27. 下列敘述何者不正確？

(A)斷路器需設計可啟斷含直流成分之非對稱故障電流

(B)隔離開關需設計可啟斷一般故障電流

(C)負載開關需設計可啟斷負載電流，無法啟斷故障電流

(D)斷路器啟斷時間計算從斷路器收到啟斷信號時間起算，至電弧消滅時間為止。

28. 某用戶在一年365天中使用400,000（kW-hr），其15分鐘之需量為30kW，試求此用戶之年負載因數為多少？

(A)45.66％

(B)38％

(C)91％

(D)60.8％。

29. 有關環路式高壓配電之優點，下列何者有誤？

(A)經濟簡單

(B)提升變壓器利用率

(C)增加供電可靠度

(D)增加配電容量。

30. 如有功率因數超前之線路，下列敘述何者正確？

(A)電感值大於電容值

(B)功率因數大於1

(C)負載電流超前負載電壓

(D)加電容可使效率提升。

31. 線路用61/3.2mm之硬抽銅絞線，請問此絞線共有幾層？

(A)3

(B)4

(C)5

(D)6。

32. 三相電力系統作Δ或Y連接時，有關相電壓電流及線電壓電流的關係，下列敘述何者正確？

(A)Δ連接時，相電壓等於線電壓；相電流及等於線電流

(B)Δ連接時，相電壓等於1.732倍的線電壓；相電流等於線電流

(C)Y連接時，線電壓等於1.732倍的相電壓；相電流等於線電流

(D)Y連接時，相電壓等於線電壓，線電流等於1.732倍的相電流。

33. 有關雷擊逆閃絡，下列敘述何者不正確？

(A)可避免絕緣物發生閃絡

(B)可由減少接地電阻改善

(C)可由裝設線路避雷器改善

(D)為雷擊架空地線或支持物引發。

34. 某一架空輸電線路為3層之鋼心鋁絞線，請問該3層電線由內而外分別由幾條單線所組成？

(A)7, 12, 18

(B)7, 19, 37

(C)5, 10, 15

(D)5, 15, 30。

35. 下列何者為電阻性負載？

(A)

　

(B)

(C)

　

(D)

36. 某一平衡三相負載為400kW，功率因數為0.8滯後，如欲以相同之視在功率將功率因數提高到0.9滯後，則每相有效功率輸出約能增加多少kW？

(A)450

(B)80

(C)50

(D)16.67。

37. 有關非接地系統之敘述，下列何者有誤？

(A)任一相發生接地事故時，其他兩個正常相之線對地電壓將升高

(B)無法如接地系統般消除靜電電壓

(C)對雷擊之保護較接地系統優

(D)接地故障電流甚小，過電流電驛不易偵測。

38. 有一具50kVA，5000V/220V之單相變壓器，以額定容量與電壓為基準值時，阻抗標么值為0.05p.u.，現於變壓器高壓側外加5000V之交流電壓，當低壓側短路時，試求高壓側電流為多少A？

(A)150

(B)200

(C)250

(D)300。

39. 3ψ4W 11.4kV配電線末端集中負載1140kVA，功率因數0.8滯後，線路阻抗（0.3＋j0.4）Ω，其線路壓降為多少V？

(A)24

(B)27.7

(C)48

(D)83.1。

40. 比壓器（P.T）與比流器（C.T）在使用上最大的區別為何？

(A)P.T二次側不可開路，C.T二次側不可短路

(B)P.T二次側不能使用保險絲

(C)P.T二次側不可短路，C.T二次測不可開路

(D)C.T二次側須使用保險絲。

41. 下列敘述何者正確？

(A)輸電線實功率流動主要由兩端電壓大小之差值決定

(B)輸電線虛功率流動主要由兩端電壓之相角差決定

(C)變壓器有載分接頭切換器可調整低壓側負載大小

(D)以上皆非。

42. 有關放射狀高壓配電之敘述，下列何者有誤？

(A)線路配置簡單

(B)電力易於分配

(C)負載成長時，不需增加饋線，擴充容易

(D)運轉及維護均容易。

43. 有關地下電纜優點，下列何者有誤？

(A)對人畜危害較大

(B)增加供電之可靠性

(C)無礙交通，美化市容

(D)減少雷擊事故。

44. 有關負載管理之敘述，下列何者有誤？

(A)負載因數亦稱為負載率

(B)參差因數之倒數為重合因數

(C)負載因數之倒數為需量因數

(D)工業用電之負載曲線一般為雙峰負載曲線。

45. 輸電線依據其長度可分為短程、中程及長程輸電線，下列何者正確？

(A)100km以下屬短程

(B)170km屬中程

(C)200km以上屬長程

(D)300km屬中程。

46. 有關保護電驛的代號，下列何者正確？

(A)87為測距電驛

(B)59為過電壓電驛

(C)50為非方向性延時過電流電驛

(D)67為非方向性瞬時過電流電驛。

47. 下列有關參差因數之定義，何者正確？

(A)系統最大需量／系統額定容量

(B)1／重合因數

(C)平均負載／最大負載

(D)滿載功率／（滿載功率＋滿載損失）。

48. 有一單相3300V/110V之變壓器，接頭置於3300之位置時，二次側電壓只有100V，如欲提高至110V，接頭應改接在哪一位置？

(A)3450

(B)3000

(C)2850

(D)2700。

49. 某一家用電鍋銘牌標示之耗電量為800W，若每日使用2小時，假設每度電費為3元，請問使用該電鍋一個月（以30天計）需繳的電費為多少錢？

(A)144元

(B)72元

(C)288元

(D)36元。

50. 以一般民生用電而言，單相三線最大電壓為單相二線最大電壓幾倍？

(A)2

(B)

(C)

(D)0.5。
