單選題 每題1.56分

---

1.
將5庫倫正電荷由B點移至A點，作功60焦耳，若A點對地電位為20伏特，則B點對地電位為多少伏特？

---

2.
一台電動機自電源輸入220伏特，4安培，若其效率為80％，請問其輸出功率為多少瓦特？

---

3.
將額定100瓦特、200伏特的電熱絲接於100伏特之電源，則其產生的功率為多少瓦特？

---

4.
某導線上的電流為2安培，則在10分鐘內流過該導線的電量為多少庫倫？

---

5.
滿刻度為1mA，內阻為50Ω的安培表，若想要擴大為0～100mA的量度範圍，則其分流器的電阻值應為多少Ω？

---

6.
目前台電公司供給一般家庭的電源，其頻率為多少赫茲（Hz）？

---

7.
如【圖7】所示電路，若A點對地電位7V，B點對地電位4V，則I之值應為多少？

---

8.
如【圖8】電路，電源E之值應為多少？

---

9.
如【圖9】電路，流經電阻3Ω之電流為多少安培？

---

10.
將相同電容值的電容器N個並聯，其總電容量是串聯時總電容量的多少倍？

---

11.
由法拉第定律得知：通過線圈之磁通量若成線性增加，則此線圈兩端所感應之電壓：

---

12.
如【圖12】電路，求A、B間總電感量為多少亨利？

---

13.
佛萊明左手定則中，食指所指的方向為：

---

14.
自感量為0.5亨利的線圈，在0.5秒內其電流變化量為12安培，則線圈兩端感應電勢為多少V？

---

15.
一只10μF電容器，接至100V直流電源，於0.2秒後此電容器充電完成，則在充電完成後電路之電流為何？

---

16.
如【圖16】電路中，當開關S閉合瞬間，電流I之值為多少安培？

---

17.
有一台8極的交流發電機，若產生的電源頻率為25赫茲（Hz），則該機每分鐘轉速為多少轉？

---

18.
交流電壓及電流之方程式如下：v(t)＝100cos（314t－30(）V，i(t)＝－5sin（314t＋60(）V，則兩者的相位關係為：

---

19.
一元件兩端加上 伏特的電壓後，通過此元件之電流為 安培的電流，則此元件為何？

---

20.
Y-Y平衡三相電路中，下列敘述何者正確？

---

21.
某交流電頻率為60Hz經全波整流後，則在負載上之電壓波形的頻率為何？

---

22.
本質半導體摻入何種元素可將電特性轉變為P型半導體？

---

23.
二極體之逆向電壓增加時，其內部接面電容值會產生何種變化？

---

24.
二極體加上順向偏壓時，PN接面會形成何種電容？

---

25.
在整塊N型半導體中，是呈現何種電性？

---

26.
某電壓信號v(t)＝ ，則其電壓有效值V_rms為何？

---

27.

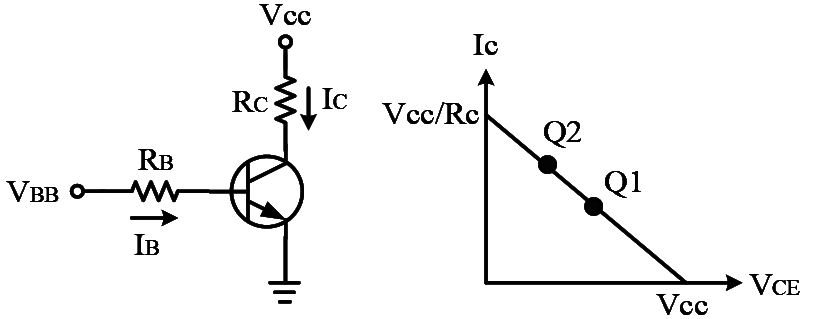

如【圖27】所示之偏壓電路與其直流輸出負載線，當V_BB＝V_CC時，欲使工作點由Q₁修正到Q₂的位置，可採取下列何項措施？

---

28.
在RC耦合串級放大電路中，耦合電容C值必須甚大，其原因為何？

---

29.
若一放大器之輸入為10W，輸出為0.1W，則其功率增益為多少？

---

30.
有關場效應電晶體（FET）之敘述，下列何者錯誤？

---

31.
當JFET之逆偏壓V_GS＝V_P時：

---

32.
若FET之參數g_m＝2mA/V，r_d＝20kΩ，則放大因數μ為何？

---

33.
有關理想運算放大器特性之敘述，下列何者錯誤？

---

34.
若做為線性放大器時，場效應電晶體應工作於何種區域？

---

35.
如【圖35】所示，運算放大器為理想，且其飽和電壓為±12V，當V_S(t)＝10mV，則V_o(t)＝？

---

36.
如【圖36】所示之理想運算放大器電路，流經稽納二極體之電流I_Z＝1mA，運算放大器之飽和電壓為±15V，則R值為何？

---

37.
如【圖37】所示之史密特觸發電路，若R₂＝2R₁，且輸入電壓V_i(t)＝6sin100t V，則其輸出電壓V_o(t)為何種波形？

---

38.
具有正回授之放大器有下列何種特性？

---

39.

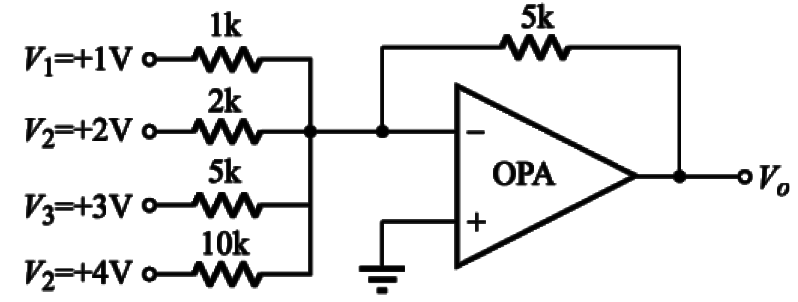

如【圖39】所示，OPA為理想，V_o為多少？

---

40.
如【圖40】中V_in＝20V、R_S＝2kΩ，稽納二極體D_Z的參數為V_Z＝9.3V、I_ZK＝1mA、I_ZK＝5mA，若忽略其稽納電阻，且二極體D₁之膝點電壓（Knee Voltage）為0.7V，則可讓稽納二極體D_Z正常運作之最低負載電阻R_L為多少？

---

41.
有兩個電阻R₁及R₂，串聯接於某電源的消耗功率與並聯接於同一電源的消耗功率比為1：4，若已知R₁＝4Ω，則R₂為：

---

42.
如【圖42】所示，若伏特計指示6V，安培計指示0.5A，已知安培計內阻為1.2Ω，則電阻R之值為：

---

43.
如【圖43】電路中，R₃電阻值若增加，則：

---

44.
有關一個帶負電荷金屬球之敘述，下列何者錯誤？

---

45.
真空中，兩電荷帶電量分別為Q₁＝＋8×10^－5庫倫，Q₂＝＋6×10^－4庫倫，若兩電荷相距3公尺，則此兩電荷間作用力為何？

---

46.
如【圖46】，若6μF電容器兩端電壓25V，求通過30μF電容器之電量為多少μC？

---

47.
一導線長20公尺在磁通密度為10^－2韋伯／平方公尺之磁場中，若其上的電流為3安培，所受之力為0.6牛頓，則導線與磁場間之夾角為多少度？

---

48.
如【圖48】波形，其電壓平均值為何？

---

49.
如【圖49】所示，求通過電阻 之電流為何？

---

50.
 ＝4＋j8Ω，若改為並聯等效電路，則R_P及 分別為多少Ω？

---

51.
如【圖51】電路，總實功率P_T及總虛功率Q_T各為多少？

---

52.
R-L-C並聯電路中，R＝50KΩ，L＝3mH，C＝75nF；若電路接於 ＝120∠0(伏特之交流電源，則其電路品質因數Q_P為何？

---

53.
調整【圖53】中負載阻抗R_L與X_L之值，使負載得到最大功率，此時負載所消耗的最大功率為多少瓦特？


---

54.
有關電晶體的結構與特性，下列敘述何者錯誤？

---

55.
有關石英晶體振盪器之敘述，下列何者錯誤？

---

56.
某全波整流電路（中心抽頭式），當負載RL＝1kΩ上產生169mW的功

率消耗時，每個二極體的峰值反向電壓（PIV）為多少？

---

57.
如【圖58】之電路，若＋V_EE＝＋15V，－V_cc＝－9.6V，R_B＝1.9MΩ，R_c＝2kΩ，R_E＝1kΩ，V_EB＝0.6V，β＝100，則下列何者錯誤？

---

58.
有40W輸出的放大器連接至10Ω揚聲器上，若放大器的電壓增益為40dB，則額定輸出時其輸入電壓為何？

---

59.
如【圖60】所示為一運算放大器電路，OPA為理想，試求輸出電壓V_o為若干？

---

60.
如【圖61】所示電路，若g_m＝2mA/V，r_d忽略不計，下列敘述何者錯誤？

---

61.
如【圖62】所示，電容C＝100μF，電阻R＝5kΩ，其初始值V_o＝0V，輸入電壓V_i＝1V，若開關SW在t＝0時關上，則經過1秒後，輸出電壓V_o＝？

---

62.
如【圖63】所示為555波形產生器，其輸出之波形週期的近似值為何？

---

63.
如【圖64】所示為無穩態多諧振盪電路，裝配後經過測試後，結果Q₁及Q₂一直保持為ON，而沒有振盪，則故障會在何處？

---

64.
如【圖65】所示，直流工作點設置於V_GS＝－1.75V，V_DS＝6V，I_D＝2.5mA，則R_D與R_S分別為：

---
