台電新進雇員 » 專業科目 » 模擬題庫 » 電工機械

1. 額定線電流為10A之平衡三相三線負載，接於平衡三相電源滿載使用，使用夾式電流表夾至負載之任一線測量，再夾任兩線測量，最後再夾三線測量，則其量得之電流值分別為多少？

2. 一部4極直流發電機，其電樞採用單式波繞，電樞導體數為1000根，每極之磁通為5×10－3韋伯，若轉子轉速為1800rpm，則感應電勢為（註：單式波繞電流路徑）:

3. 下列關於比壓器及比流器之敘述，何者有誤？

4. 在直流發電機中，將電樞繞組內的交流應電勢轉變為直流電壓輸出的元件是:

5. 如右圖所示為變壓器極性試驗，開關SW由ON切至OFF之瞬間，若電壓表正偏，則此變壓器為何種極性？

6. 變壓器一次側線圈繞組電阻為1.6Ω，二次側線圈繞組電阻為0.016Ω，若匝數比N1╱N2＝10，則換算成一次側等效電路時之等值繞組電阻為:

7. 假設線電流原為滯後之同步電動機，於恆定負載下，若漸增其磁場線圈中之電流，則其功率因數將作何改變？

8. A、B二部同步發電機並聯後，若將A發電機過激磁，則：

9. 將額定為60Hz之變壓器接於50Hz電源，則對其鐵心內磁通密度的影響為何？

10. Z正、Z負分別為變壓器正、負序阻抗則:

11. 有一500kVA單相變壓器，一次側額定電壓為22.8kV，換算到一次側的變壓器等值阻抗為20.8Ω，若容量以500kVA為基準、電壓以22.8kVA為基準，則此變壓器之基準阻抗與阻抗標么值分別為多少？

12. 直流電動機是輸入電能、輸出動能，從輸入到輸出的功率有電功率P3、電磁功率P2、機械功率P1，其大小關係是:

13. 某六極的直流電機，電樞繞組總導體數為270根，採單分疊繞，電樞電流為120A，若電刷移位5°機械角，試求其電刷移位之電機角度？　

14. 一台5kVA，1200V/120V單相變壓器，若將其改將為1200/1320V昇壓自耦變壓器，則其線路容量為多少kVA？

15. 場軛所用材料必須是:

16. 變壓器的高壓端是指:

17. 有關分激式（並激式）直流電動機之速率控制方法，下列何者正確？

18. 啟動時，啟動電阻移去太慢:

19. 某三相11.4Kv╱220V、100kVA之變壓器，標示之變壓器電抗為6%，若在高壓側改用以22.8kV為基準kV及200kVA為基準kVA，則變壓器電抗為多少pu？

20. 電機在滿載時之效率較輕載時為:

21. 某100/5之C.T，其額定負擔為30VA，則二次側之總阻抗為:

22. 由測試已知一2300/230V，500kVA之變壓器，其低壓側之等值X＝0.006Ω及R＝0.002Ω，則負載之功率因數為0.8滯後時，電壓調整率為:

23. 直流電動機之轉速與磁通之關係為:

24. 零相比流器（ZCT）所檢出的電流為:

25. 有一電機電樞導體320根，8極，每極磁通量0.05韋伯，電流路徑為2，轉速300rpm，則電樞繞組之感應電勢為:

26. 9.8牛頓之力等於:

27. 比流器（CT）二次側電路一般均採用何種配線為原則？

28. 有一台四極、400V、三相感應電動機，滿載電流為10A及滿載功率因數為0.8，請問滿載運轉時，從系統吸收多少虛功（VAR）？（＝1.73計算）

29. 一部多相同步發電機，若各相電壓相角差為120°，可知其為幾相電機？

30. 有一5kVA、3150V/210V、60Hz之變壓器，二次換算為一次的電阻是75Ω，二次換算為一次的電抗是40Ω，此變壓器之負載超前功率因數為0.8，則電壓調整率為

31. 某單相理想變壓器其一次側和二次側額定電壓分別為240V及120V，且額定容量為480VA，作純電阻負載特性實驗時，若一次側外加電壓為240V，則二次側所接之負載電阻不得小於多少歐姆以免變壓器過載？

32. 若某台30kVA之變壓器在2/3負載時，其效率最大為95%，則該變壓器之鐵損約為多少瓦特？

33. 一10kVA變壓器，其滿載銅損為400W，鐵損為100W，若在一日運轉中，12小時為滿載，功率因數為1，12小時為無載，則全日效率約為多少？

34. 直流電機的磁路中，磁阻最大的部分是:

35. 一台多相交流發電機，其線圈使用線圈節距時，其節距因數應為何？

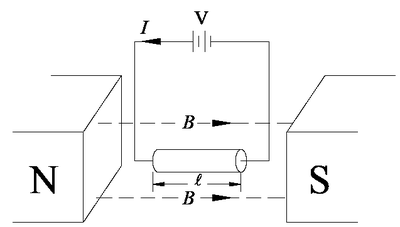

36. 如右圖所示，I＝300A、導體?＝3m、B＝0.5Wb/m2（導體和B平行），請問導體受力為多少牛頓？

37. 凸極同步發電機附加電磁功率產生的原因是:

38. 直流發電機轉速1800rpm時，感應電勢120伏，轉速減至1200rpm，則應電勢減至:

39. 某5kVA，110V/220V之單相變壓器，接成110V/330V之升壓型自耦變壓器，則此自耦變壓器之額定容量變為:

40. 一部三相，4極，48槽之同步發電機，其每相每極之槽數為:

41. 對一50kVA、2000V/200V、60Hz之單相變壓器，自高壓側加電源，低壓側短接，施行短路試驗，若各儀表之讀值為：電流表：25A，瓦特表：625W，電壓表：50V，試問該變壓器以低壓側為基準之等效電阻Req2為多少歐姆？

42. 變壓器之二次側係指:

43. 串激電動機之轉矩特性為:

44. 一部6極、60Hz、440V之三相感應電動機，全壓起動轉矩為400牛頓－公尺，若以220V降壓起動，則起動轉矩為多少牛頓－公尺？

45. 華德一黎翁納德（Ward-Leonardsystem）速率控制是變更電動機的:

46. 下列何者不是同步發電機之並聯運轉條件？

47. 有一台直流串激式發電機供給20只串聯負載，每只負載為5A、1000W，其電樞電阻為18Ω，場電阻為20Ω，線路電阻為12Ω，請問電樞感應電勢為多少V？

48. 三相鼠籠式感應電動機的電源電壓降低5%時，則啟動轉矩約降低多少%？　

49. 某12極，440V，60Hz之三相Y接同步電動機，若其每相之輸出功率為4kW，則該機之總轉矩應為多少牛頓－公尺？

50. 感應電壓調整器所使用之補償繞組，其作用為:
